中控f7-plus指纹门禁系统安装接线图

文章出处:篷达科技 人气:发表时间:2020-03-13

  很多朋友在自己购买回来的指纹门禁机的时候,刚才以为很简单自己动手一下就可以安装,其实门禁安装是比较繁琐耗时的一件工作。

  指纹门禁系统安装的选择中大部用户都会喜欢中控的设备来进行安装,特别是广州门禁用户。首先是因为其性能比较稳定,其次是因为指纹门禁系统价格也比较理想,算是性价比很的一个品牌。

  那刚买回来的指纹门禁机应该怎么安装呢?今日给大家介绍一下中控指纹门禁系统安装的方法。本次主要着重讲解电源控制器和指纹门禁机的接线方法,其它接线方法可以查看本公司(广州门禁安装公司)网站内更多的文章。

  注:一切安装过程中一定要切断电源。安全最重要。

  我们使用的指纹门禁机型号为F7-PLUS

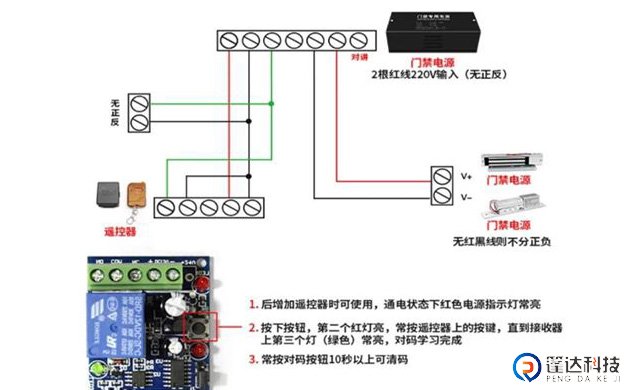

  1、中控F7PLUS指纹门禁系统安装连接线路图

  中控F7PLUS指纹门禁系统安装示意图
  以上为连接线路图为示意图,但总体安装接线的方式大致是一致的

  整个系统的组成设备分为门禁总控制电源、出门开关按钮、指纹门禁机、门禁门禁电锁机机、玻璃门感应片下锁夹、门铃、无线遥控器。

  门禁总控制电源、出门开关按钮、门禁电锁机的指纹机的线路在装修过程中已经将其预埋安装在墙内,所基本布线不会太费事。要注意的是一定要预留好门禁总控制电源到门外指纹门禁机的线位置。

  2、遥控器无线遥控接收模块的接线方式

  门禁遥控模块的接线方式

  以上为连接线路图为示意图,但总体安装接线的方式大致是一致的

  通常门禁系统中会带有一个小的遥控器无线遥控接收模块主要功能在于接线后使用遥控器来控制门禁电锁机的出门开关按钮,方便公司前台不需要离开座位就可以给访客遥控开门。

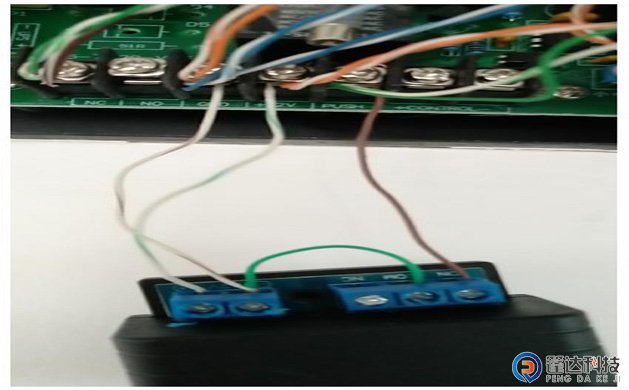

  门禁遥控器安装示意图

  以上为实物拍摄

  1、遥控器无线遥控接收模块的12V接口通过线直接接到门禁总控制电源的12V输出口就可以(线材可以使用普通网线来代替)

  2、NC接通门禁总控制电源上的PUSH接口即可

  3、COM口与12V-号短接。

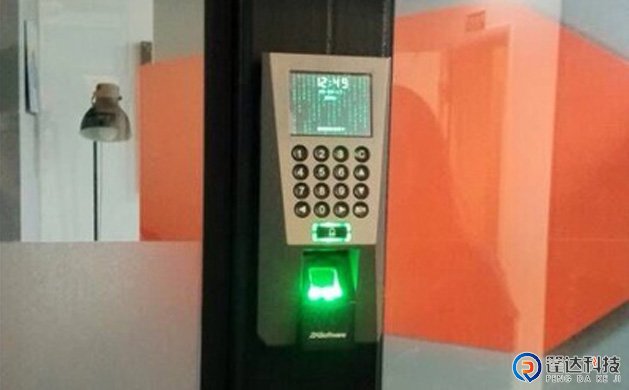

  3、指纹门禁机的接线方式

  指纹门禁安装的接线方式

  以上为实物拍摄

  指纹门禁机后的线材只需要接四根线即可(注意:如果需要安装门铃需接BELL两根线图中并未接门铃)

  12V、GND、LOCK COM、BUTTON

  根据预埋线连接四根线即可安装完成

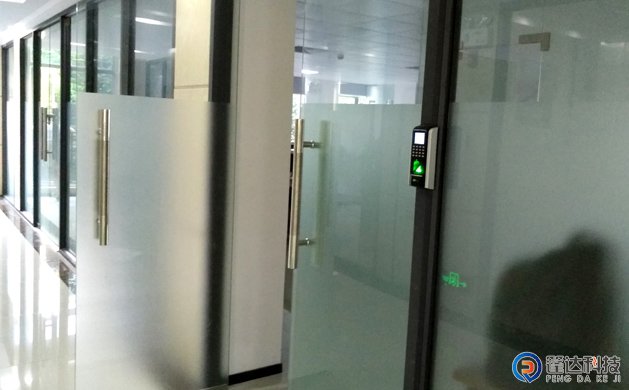

  安装指纹门禁系统完成效果图

  以上为实物拍摄

  最后,我们不管是在指纹门禁安装还是门禁控制电源的接线过程中一定要切断电源。确保安全操作是最重要的。
