常用门禁系统安装接线详细图解,值得收藏

文章出处:篷达科技 人气:发表时间:2020-03-10 16:08

下面分享常用门禁系统安装接线详细图解,值得刚学习的小伙伴认真研究收藏。

  常用门禁系统主要组成:门禁控制主机、门禁控制电源、电控锁(电锁机)、出门按钮。

  门禁安装接线连接方式:

  1、门禁控制主机上的接线端+12V(正极12伏)、GND(负极)端口(门禁控制主机供电)接门禁控制电源的+12V(正极12伏)、GND(负极)端口。

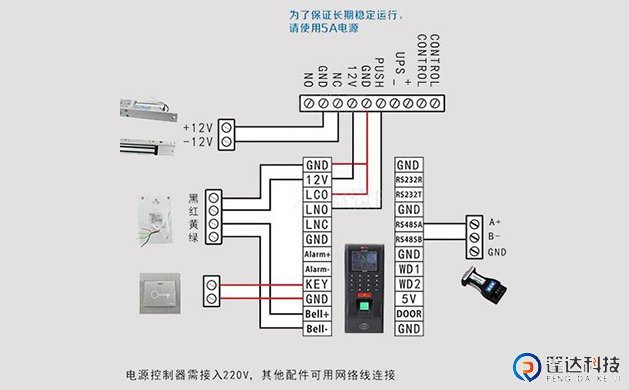

  门禁安装的接线方式

  2、电控锁(电锁机)正端口接门禁控制电源的NO(常开信号)(常开)或NC(常闭信号)端口(视常开锁、常闭锁而定);通常是接到NC(常闭信号)端口(通电开锁,断电关锁)。电控锁(电锁机)负端口接门禁控制电源的GND(负极)端口。

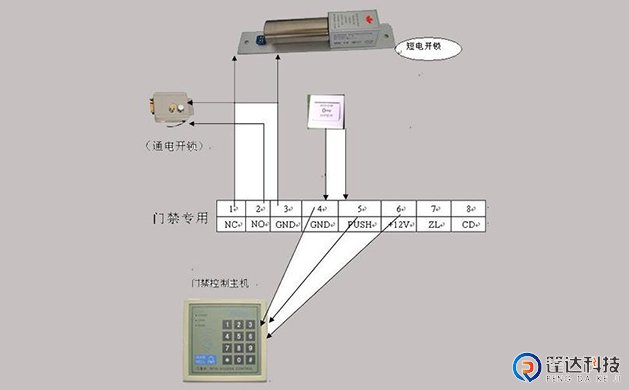

  门禁电控锁接线图

  3、门禁控制主机上的接线端PUSH(开门信号)端口(开信号)接门禁控制电源的PUSH(开门信号)端口。门禁控制主机上开门信号标是NO(常开信号)(常开)、NC(常闭信号)的,通常接NO(常开信号)(常开)端口至接门禁控制电源的PUSH(开门信号)端口。

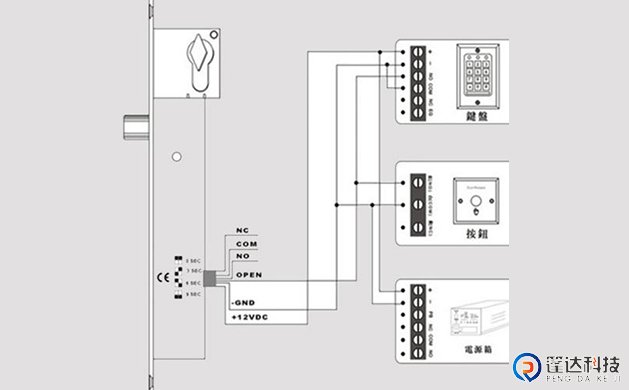

  门禁主机接线图

  4、其中一个端口接出门按钮的话,出门按钮的2根线接到门禁控制主机的出门按钮端口;或者是接入到门禁控制电源的PUSH(开门信号)端口和GND(负极)端口。

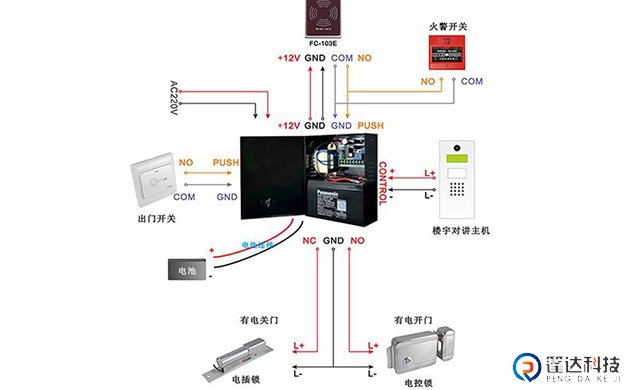

  指纹门禁接线图

  5、其中一个端口接读卡器(刷卡器/读头)(刷卡器/读头)的话,读卡器(刷卡器/读头)(刷卡器/读头)连线接入门禁控制主机的对应信号端口(一般接4个端口子:+12V(正极12伏)、GND(负极)、DATA0、DATA1)。

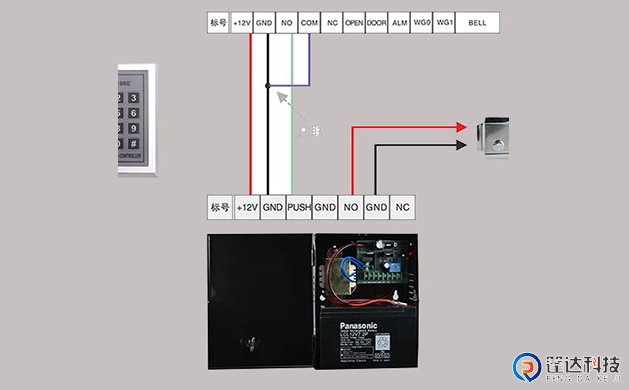

  门禁系统拓展对接图

  如看了以上图文介绍还有其他技术问题的可以与我们(广州门禁安装维修服务公司)客服建立对话咨询,我们会一一给您协助处理。
