常用门禁锁分类及安装教程

文章出处:I智能化工程运维 人气:发表时间:2020-03-10 15:15

  生活中我们经常会听到或者接触到门禁锁,常用的电子门禁系统中,它是由门禁主机门禁读卡器、开门按钮、门禁电锁机、管理软件等组成,而门禁电锁机就是其中的一个重要环节。

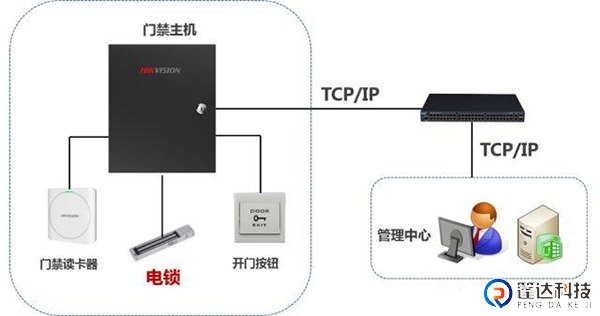

  常见门禁系统组成示意图

  △常见电子门禁系统组成连接示意图

  下面我们来介绍三种常用的门禁锁安装教程。

  门禁电锁机通常是用于电子门禁系统中,那门禁电锁机在电子门禁系统中的作用,主要是用来控制门的开关。当前市场上电子门禁系统中常用的门禁电锁机,主要有电磁锁(磁力锁)、插销锁(也称电插锁)、电子刷卡锁(也称灵性锁)等,下面小编会给大家一一介绍,小伙伴们赶紧准备好小板凳!


  1.电磁锁(磁力锁)系列

  1.1电磁锁(磁力锁)原理

  电磁锁(磁力锁)的设计和电磁铁一样,是利用电生磁的原理,当电流通过硅钢片时,电磁锁会产生强大的吸力,紧紧地吸住吸附铁板以此达到锁门的效果。控制电磁锁电源的电子门禁系统识别人员正确后即断电,电磁锁失去吸力即可开门。

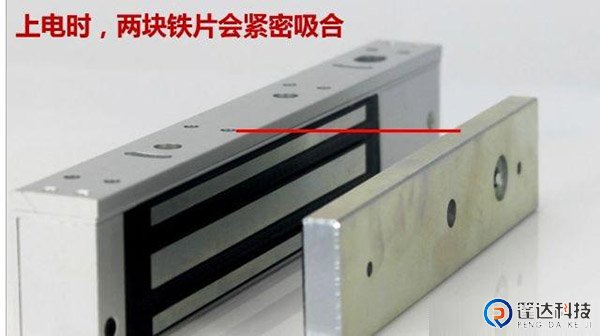

  门禁磁力锁原理示意图

  1.2电磁锁(磁力锁)分类

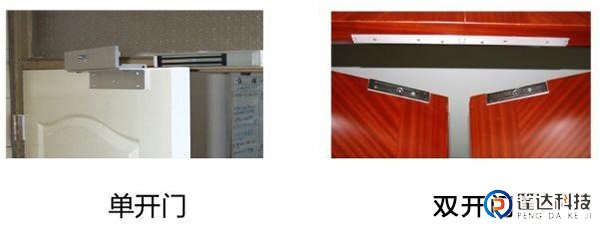

  电磁锁(磁力锁)可分为单门电磁锁(磁力锁)和双门电磁锁(磁力锁)。单门电磁锁(磁力锁)主要用于单开门的类型,双门电磁锁(磁力锁)则是用于双开门的类型。

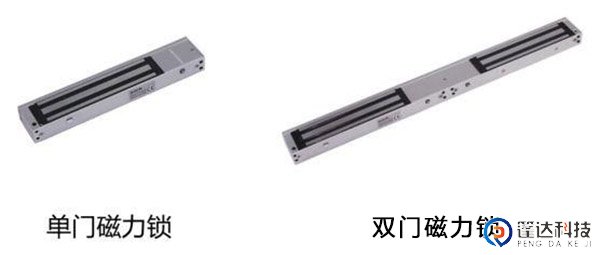

  磁力锁分类

  1.3电磁锁(磁力锁)安装方式说明

  适用于木门、玻璃门、金属门、防火门等。

  电磁锁(磁力锁)断电开门,因为一侧会被电磁锁(磁力锁)挡住,所以只能做90°单向开门。

  电磁锁(磁力锁)必须配安装支架,每把单门电磁锁(磁力锁)配1套安装支架,每把双门电磁锁(磁力锁)配2套安装支架。

  1.4电磁锁(磁力锁)安装示例

  磁力锁安装示例

  1.5电磁锁(磁力锁)安装支架

  当前市场上市面上常用的安装支架主要有LZ型、U型两种。LZ型可以适用于下有框门,L安装支架用于固定电磁锁(磁力锁)在门框上,Z型安装支架固定在门上。

  U型可以适用于下无框门(直接卡入门中),安装示意图如下。

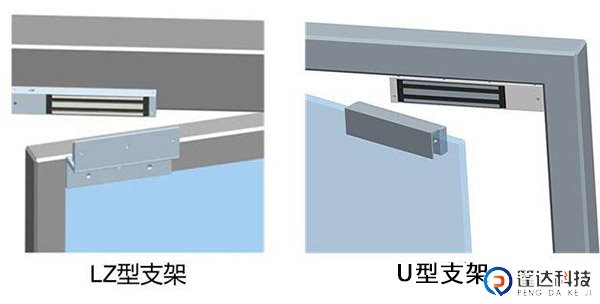

  磁力锁LZ支架辅助安装


  2.插销锁(也称电插锁)系列

  2.1插销锁(也称电插锁)原理

  插销锁(也称电插锁)也是一种电子控制锁具,通过电流的通断,来驱动“锁芯(锁芯(锁舌))”的伸出或缩回,以达到锁门或开门的功能。

  锁体中的关键部件为“锁芯(锁芯(锁舌))”,与“锁孔”配合可实现“关门”和“开门”两个状态。即锁芯(锁芯(锁舌))插入锁孔实现关门,锁芯(锁芯(锁舌))离开锁孔为开门。

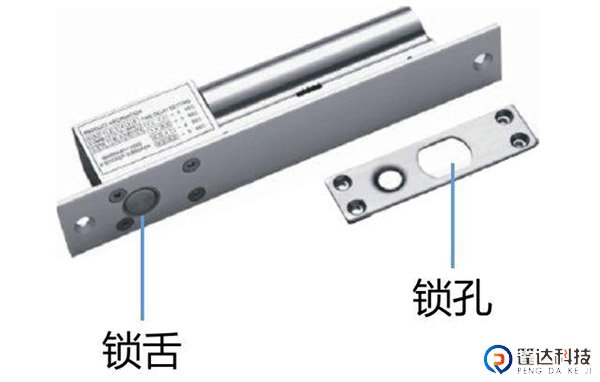

  门禁电插锁原理

  2.2插销锁(也称电插锁)分类

  插销锁(也称电插锁)一般有两种类型,分别适用于有边框和无边框的门。

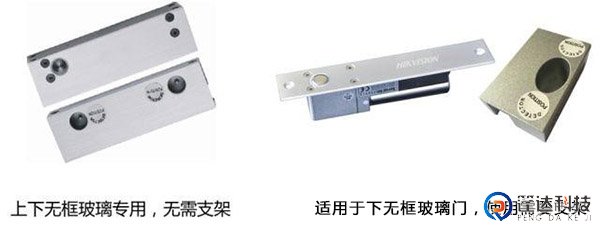

  电插锁分类

  2.3插销锁(也称电插锁)安装方式说明

  插销锁(也称电插锁)断电开门、可180°开门、适用于玻璃门。

  有框玻璃门,插销锁(也称电插锁)需配U型安装支架。

  无框玻璃门,无需配安装支架。

  2.4插销锁(也称电插锁)安装示例

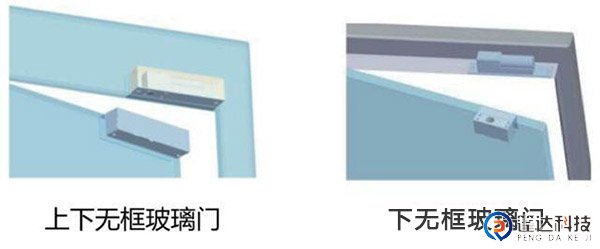

  对于上下都无边框的门采用U型锁体和锁孔卡入玻璃门使用,对于上面有边框的,进行开槽将锁体安装进边框中使用。

  电插锁安装示例


  3.电子刷卡锁(也称灵性锁)系列

  3.1电子刷卡锁(也称灵性锁)原理

  电子刷卡锁(也称灵性锁)有效结合了传统电控锁及电磁锁的优点,克服了电控锁噪音过大、电磁锁耗电等方面的不足而开发的新产品,电子刷卡锁(也称灵性锁)与电控锁、电磁锁(磁力锁)相比较,它的性能更加的完善,优点更加明显。

  3.2电子刷卡锁(也称灵性锁)分类

  当前市场上常见的电子刷卡锁(也称灵性锁)主要有单锁头电子刷卡锁(也称灵性锁)和双锁头电子刷卡锁(也称灵性锁),两者的区别在于锁芯(锁芯(锁舌))的数量不同,如下图所示。

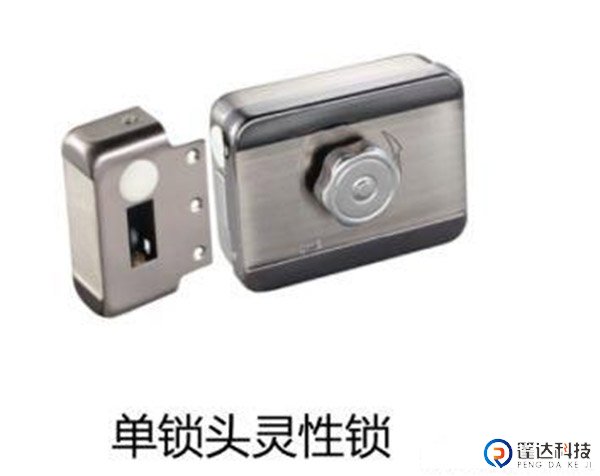

  刷卡锁单头

  3.3电子刷卡锁(也称灵性锁)安装方式说明

  电子刷卡锁(也称灵性锁)适应于木门、铁门、不锈钢门等,一般常用于家庭大门、小区单元门等。

  施工布线时,电源线需布置4芯,2芯线用于持续给门禁电锁机电机供电,另外2芯用于控制门禁电锁机开门。

  4.下面分享的是门禁电锁机安装应用安装示意图

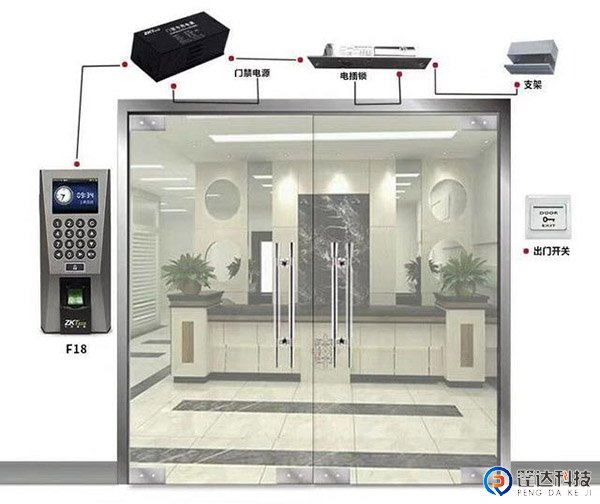

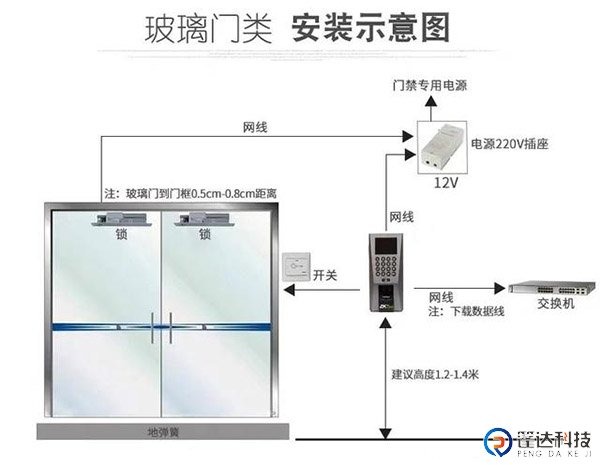

  门禁安装示意图玻璃门类
  △电插锁双开玻璃门联网指纹考勤门禁中控F18连接示意图

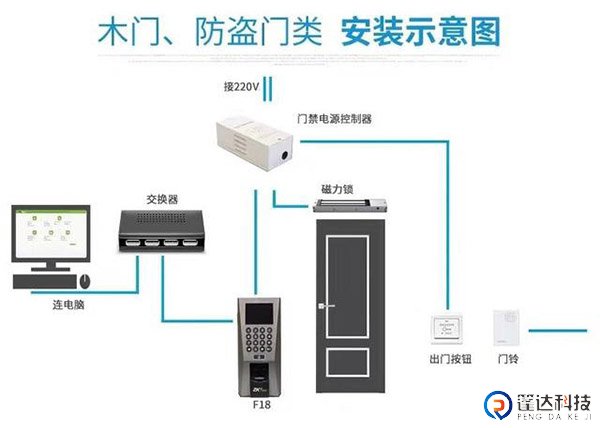

  木门 防盗门安装门禁示意图
  磁力锁单开木门联网指纹考勤门禁中控F18连接示意图

  玻璃门安装指纹门禁系统示意图
  △电插锁双开玻璃门无联网指纹门禁中控F18连接示意图
