门禁系统安装施工流程及安装要求

文章出处:弱电智能化工程 人气:发表时间:2020-03-09

  随着社会经济的发,人们的生活水平越来越提高,安全防范的意识也越来越提高。门禁系统作为直接提高安全防范的产品,得到了大面积的使用,今天就来分享一些门禁系统安装施工流程及安装标准的常识。

  一、门禁系统适用范围

  此门禁安装施工标准适用于新安装、拓装及升级安装的现代办公商业大厦、小区物业、学校、医疗、企业、社区等建筑物内的门禁系统安装工程施工。

  二、门禁系统施工准备

  安装准备物料

  1、前端设备:主要包括门禁授权设备(人脸采集仪、指纹采集仪、发卡器)、计算机(内置系统管理软件)、打印机、不间断电源等。

  2、终端设备:主要包括门禁集成控制器、电控锁、电磁锁、出门按钮、读卡器(读头、刷卡感应设备)、密码键盘等。

  3、上述设备及物料应根据设计要求选型,必须附有产品合格证、质检报告、安装及使用说明书等。如果是进口产品,则需提供进口商品报关单。设备安装前应根据使用说明书进行全部检查方可安装。

  4、镀锌物料:镀锌钢管槽、镀锌线槽、金属膨胀螺栓、金属软管槽。

  5、其它物料:塑料胀管槽、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、绝缘胶布、塑料胶布、各类接头等。

  机具设备

  1、手电钻、冲击钻、梯子、水平尺、拉线、线坠。

  2、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳、内六角一套、小一字改锥一套。

  3、250V兆欧表、500V兆欧表。

  作业条件

  1、管理室内土安装工程应内装修完毕,门、窗、门锁装配齐全完整。

  2、管理室内、弱电竖井、安装筑内其他公共部分及外围的布线线缆沟、槽、管槽、箱、盒施工完毕。各预留孔洞、预埋件的位置,线管槽的管槽径、管槽路的敷设位置等均应符合设计施工要求。

  三、操作施工

  施工流程

  门禁系统安装施工流

  操作方法

  1、钢管槽、金属线槽及线缆敷设及电线、电缆穿管槽和线槽敷线

  (1)、钢管槽、金属线槽敷设参见《线槽敷设工程施工标准》SLST.G201—2005

  (2)、线缆敷设参照《电线、电缆穿管槽和线槽敷线工程施工标准》SLST.G202—2005。

  2、集成控制器箱安装

  (1)、箱体板与框架应与安装筑物表面配合严密。严禁采用电焊或气焊将箱体与预埋管槽口焊在一起。

  (2)、集成控制器箱通常安装方位依设计而定,在无具体要求时宜安装于较隐蔽或安全的地方,防止人为的恶意破坏,且易于维修处。

  (3)、集成控制器箱的交流电源应单独布线,严禁与信号线和低压直流电源线穿在同一管槽内。

  (4)、安装明装壁挂式集成控制器箱时,找准标高进行钻孔,埋入胀管槽螺栓进行固定。要求箱体背板与墙面平齐,其高度有设计要求时以设计要求为准。

  3、线缆敷设

  (1)、布放线缆应排列整齐,不拧绞,尽量减少交叉,交叉处粗线在下,细线在上。

  (2)、管槽内穿入多根线缆时,线缆之间不得相互拧绞,管槽内不得有接头,接头必须在线盒(箱)处连接。

  (3)、集成控制器箱到天花的布线要求加套管槽埋入墙内或用铁水管槽加以保护,以提高防盗系统的防破坏性能。

  (4)、所敷设的线缆两端必须做标记,屏蔽电缆的屏蔽层均需单端可靠接地。

  4、终端设备安装

  (1)、终端设备安装时要与相关专业配合在门框、门扇上开孔。

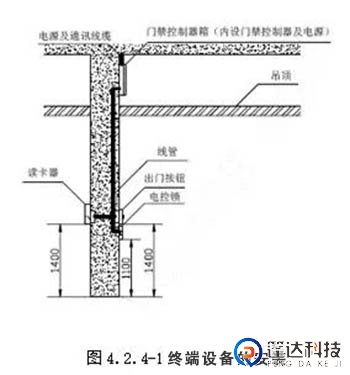

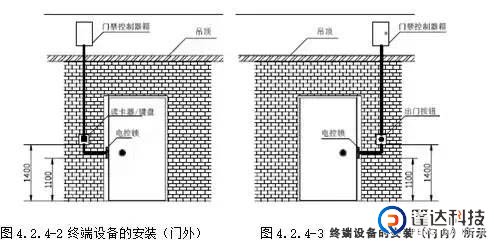

  (2)、读卡器(读头、刷卡感应设备)、出门按钮、电控锁、电磁锁等终端设备的安装位置应符合设计及产品说明书的要求。如无特殊要求,读卡器(读头、刷卡感应设备)和出门按钮的安装高度宜为1.4m,与门框的距离宜为0.1m,电控锁的安装高度宜为1.1m,如图4.2.4-1终端设备的安装、图4.2.4-2终端设备的安装(门外)及图3.2.4-3终端设备的安装(门内)所示。

  门禁系统安装施工流

  门禁系统安装施工流

  (3)、读卡器(读头、刷卡感应设备)的安装应紧贴墙面,四周无缝隙,安装牢固,配件齐全。

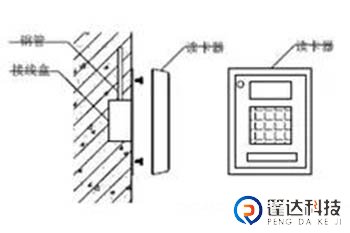

  (4)、读卡器(读头、刷卡感应设备)一般通过专用机螺丝直接固定在暗装装底盒上,注意固定牢固可靠,使面板端正,如图4.2.4-4读卡器(读头、刷卡感应设备)的安装所示。

  门禁系统安装施工流

  图4.2.4-4

  (5)、按设计及产品说明书的接线要求,将盒内甩出的导线与读卡器(读头、刷卡感应设备)的接线端子相连接。

  (6)、安装电磁锁、电控锁之前应核对锁具的规格、型号是否与其安装的位置、高度、门的种类和开关方向相适应。图4.2.4-4读卡器(读头、刷卡感应设备)的安装

  (7)、电磁锁安装:首先将电磁锁的固定平板和衬板分别安装在门框和门扇上,然后将电磁锁推入固定平板的插槽内,即可固定螺丝,按图连接导线。

  (8)、在金属门框安装电控锁,导线可穿软塑料管槽沿门框敷设,在门框顶部进入接线盒。木门框可在电控锁外门框的外侧安装接线盒及钢管槽。

  5、设备接线

  (1)、接线前,将已布放的线缆再次进行对地与线间绝缘摇测。

  (2)、机房设备采用专用导线将各设备进行连接,各支路导线线头压接好,设备及屏蔽线(金属网状编织层双绞线)应压接好保护地线。接地电阻采用联合接地,接地电阻值不应大于1Ω。

  (3)、接线时应严格按照设备接线图接线,接完再进行校对,直至确认无误。

  (4)、按照设计图纸及产品说明书连接系统管理控制主机、UPS电源、打印机等设备。

  (5)、在系统管理控制主机上安装门禁系统管理软件,并进行初始化设置。

  (6)、按照系统软件说明书的操作步骤对系统软件的各项功能进行测试。

  四、成品保护

  1、安装终端设备时,应注意保持吊顶、墙面整洁。

  2、其它工种作业时,应注意不得损坏系统设备。

  3、机房内应采取防尘、防潮、防污染及防水措施。为了防止损坏设备和丢失零部件,应及时关好门窗,门上锁并派专人负责。

  五、应注意的质量问题

  1、设备之间、干线与端子之间连接不牢固;应及时检查,将松动处紧牢固。

  2、使用屏蔽电缆时,外铜网与芯线不得相碰;按要求外铜网应与芯线分开,压接应特别注意。

  3、由于屏蔽线(金属网状编织层双绞线)或设备未接地,会造成干扰。应按要求将屏蔽线(金属网状编织层双绞线)和设备的地线压接好。
