指纹门禁一体机安装教程

文章出处:篷达科技 人气:发表时间:2020-04-01

  指纹门禁安装教程

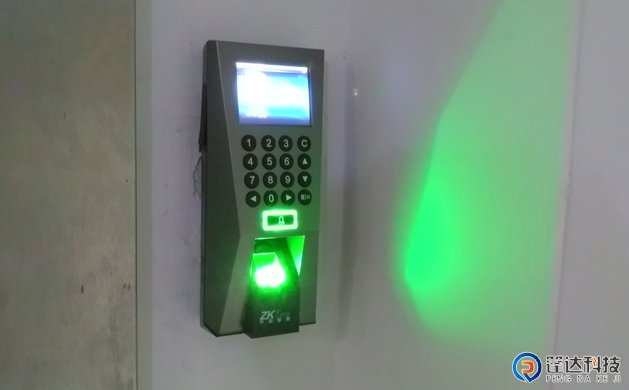

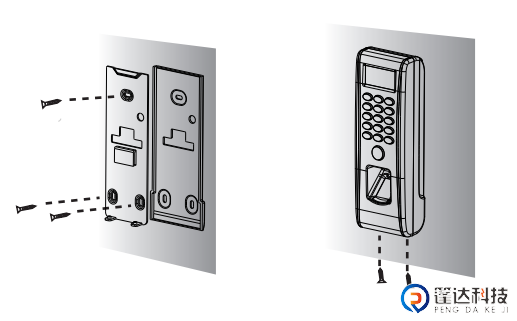

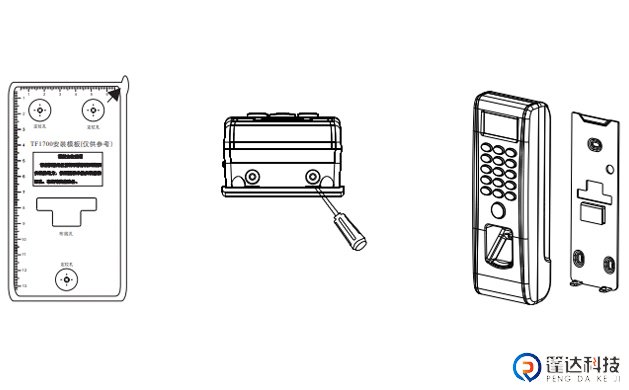

  一、安装设备

  指纹门禁一体机安装教程

  1)将安装模板贴于将要安装的墙面上,按照模板上的标⽰钻孔(包括螺丝孔和引线的出孔)

  2)用螺丝刀将底部螺丝取下

  3)将铁板从设备上取下

  指纹门禁一体机安装固定

  4)用螺丝将铁板固定在墙上

  5)用螺丝将设备固定在铁板上

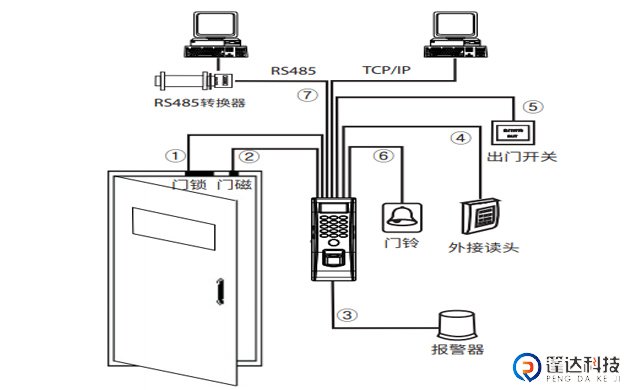

  二、门禁系统示意图

  门禁系统功能简介

  门禁系统功能简介:

  ①当人员在设备上验证⾝份通过后,设备会输出锁控信号,将锁开启。

  ②门磁将会自动检测⻔的开关状态,当⻔被意外打开或⻔未关好时,将触发报警信号(开关量信号)。

  ③当门禁设备被非法拆卸,设备将会输出报警信号。

  ④可外接读头。

  ⑤可外接出入开关,方便在室内将⻔打开。

  ⑥可外接门铃。

  ⑦可通过RS485、TCP/IP与PC机联网,通过门禁管理软件轻松管理多台终端设备。


  三、连接门锁

  (1)本设备可⽀持常开型和常闭型锁,只要分别连接在不同的端子上即可。对通电时打开,断电时关闭的锁,应该使用NO和COM端子,对通电时关闭、断电时打开的锁,应该使用NC和COM端子。

  (2)为了防止电锁在开关瞬间产生的自感电动势对门禁系统产生影响,在门禁系统现场应⽤接线时,需要在电锁上并联一个型号为FR107的二极管(请使用随机配备的二极管,请勿将其正负极接反把电锁开关瞬间产生的自感电动势释放。

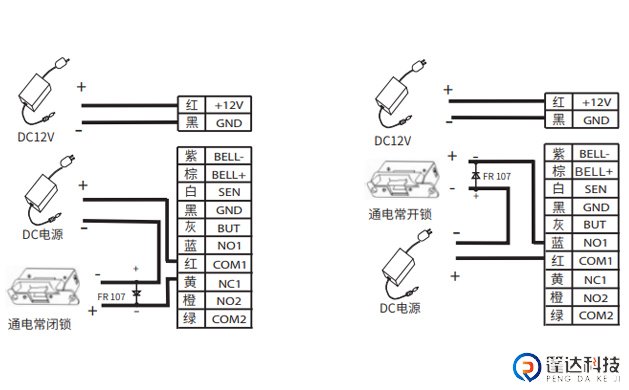

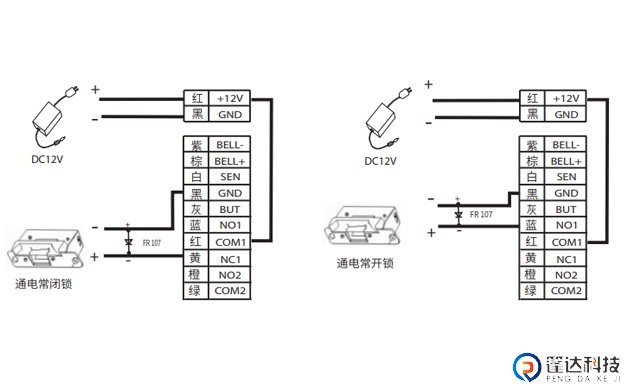

  1.设备与锁共用电源

  设备与锁共⽤电源

  设备与锁共用电源情况:ULOCK=12V且I-ILOCK>1A……①,且锁与设备之间距离≤10米时。

  2.设备与锁不共用电源

  设备与锁不共⽤电源

  设备与锁不共用电源情况:

  1)ULOCK=12V且I-ILOCK≤1A;2)ULOCK≠12V;

  3)锁与设备之间距离>10米时;

  4)建议用户最好选择“设备与锁不共用电源”。

  ①:I定义为设备电源输出的电流,ULOCK定义为锁的工作电压,ILOCK定义为锁的工作电流。

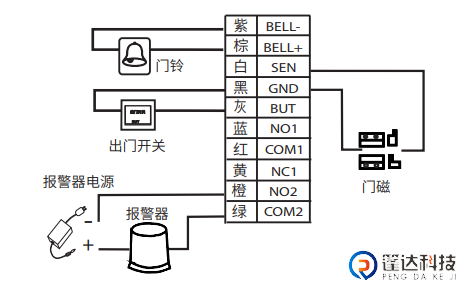

  四、连接其他装置

  连接其他装置

  本设备只能连接输出不超过DC12V的报警器。

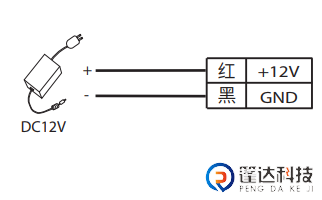

  五、连接电源

  本设备的工作电源为DC12V,工作电流为500mA,待机电流为50mA,将电源的正负极直接连接在+12V和GND之间(请勿将正负极接反)。

  连接电源


  六、Wiegand输出

  本设备具有标准的Wiegand26输出,可以连接到市场上⼤多数⼚商的门禁控制器,此时本设备只作为读头使用。


  七、Wiegand输入

  本设备具有Wiegand信号输工功能,能外接读头,读头与本设备可分别安装在室内外,共同控制锁,控制进出。

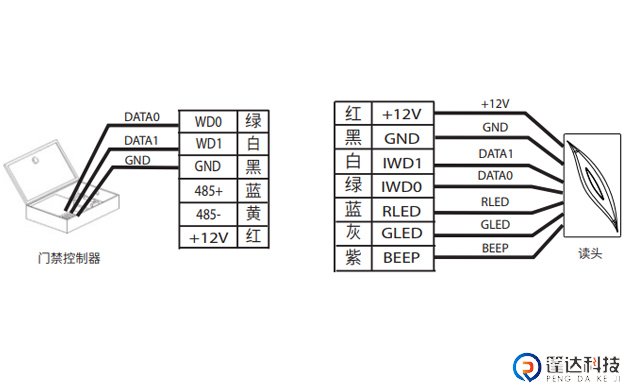

  08Wiegand输⼊输出

  1.设备到门禁控制器或读卡器的距离建议不超过90米(如需传输更长距离或使用环境中有⼲扰时,请使用Wiegand信号延⻓器)。

  2.不论设备是否与门禁控制器或读卡器共用电源,都必须确保设备与门禁控制器或读卡器共地,以保证Wiegand信号稳定。


  八、其他功能

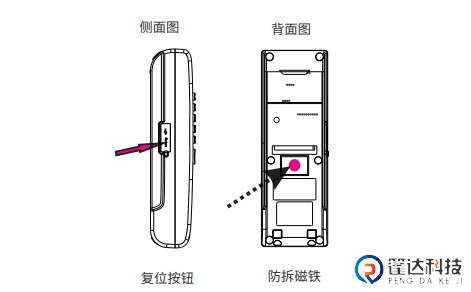

  1.复位功能:

  由于误操作或其它意外故障导致设备方法正常⼯作时,可使用此复位按钮将设备重新启动。操作:使用直径小于2mm的顶部尖锐的工具顶入此孔一下。

  2.防拆开关:

  设备在安装时,需要将防拆磁铁放置在铁板与设备之间,如果设备被意外拆除,导致设备与磁铁分,设备就会产生报警信号。

  指纹门禁一体机复位功能


  九、通讯设置

  后台PC软件可通过两种通讯⽅式(RS485、TCP/IP)与设备通讯,进行数据交换,通过RS485、TCP/IP还可以进行远程管理。

  1.RS485通讯方式:

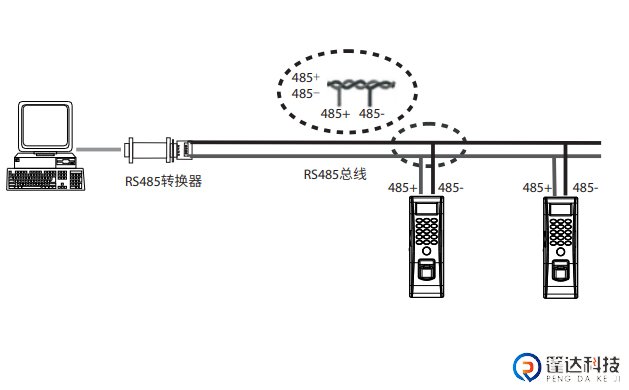

  使用RS485组网时,请使用专用的485线和有源的485转换器,采⽤总线型布线,见下图。

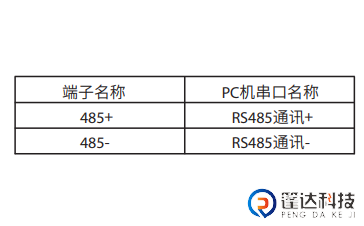

  端子定义见下表:

  端⼦定义⻅右表

  指纹门禁一体机通讯设置

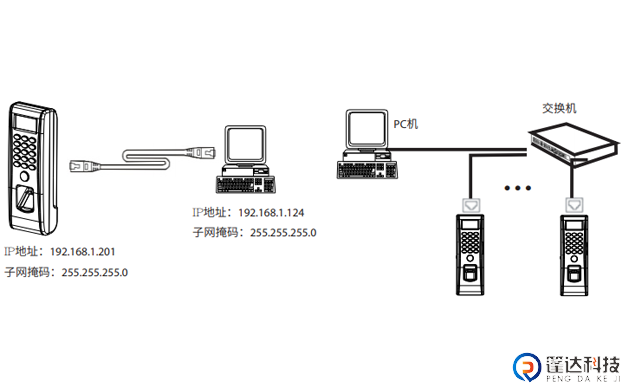

  2.TCP/IP通讯方式:

  TCP/IP通讯⽅式,可以将设备与电脑直联,也可以将设备与电脑连接到同一网络.

  (1)设备与电脑通过交叉⽹线直接连接;

  (2)设备与电脑通过交换机/集线器连接至网络。

  TCP IP通讯⽅式


  十、注意事项

  1)请先连接好其他连线后再连接电源线,如果发现机器不能正常运行,请先断掉电源总开关后再进行必要检查。请注意:⼀切带电的接线将会意外损坏机器,我们将不对该类操作导致的损害进行正常的保修。

  2)推荐使用DC12V/3A的电源给设备供电。详情可咨询相关技术⼈员。

  3)请首先阅读接线端子说明并严格按照规则进行接线,因错误操作导致的设备损坏,均不属于保修范围。

  4)所有接线端子的裸露部分不要超过5mm,以防止过长的裸线意外接触,导致机器的损坏。

  5)在静电比较严重的地⽅或者冬季,请先接地线,再连接其它线,以防止过大的瞬间静电损坏机器。

  6)若电源与机器之间距离比较长,请勿使用网线或者其它类型的线代替,选择电源线时,应要考虑传输距离过大可能造成的电压衰减。

  7)如果485通讯距离超过100米,需要将最后一台指纹仪上的拨码开关第六位设置为“ON”,相当于在485+和485-之间并联一个120欧的终端匹配电阻。
