zkteco中控iFace7人脸识别门禁安装指南

文章出处:篷达科技 人气:发表时间:2020-03-28 23:40

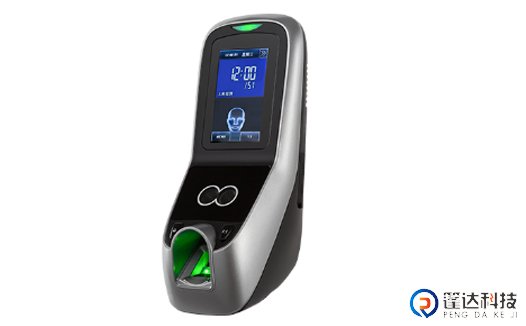

  面部识别门禁一体机iFace7

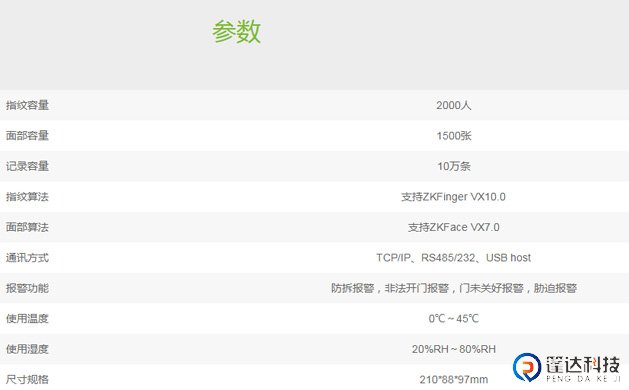

参数


  iFace7是基于多媒体开发平台设计的一款集指纹和面部混合验证的门禁终端,具有3寸触摸彩屏,采用ZKFinger VX10.0指纹算法及ZKFace VX7.0面部算法,识别速度快,可灵活选择面部、指纹等开门方式。该产品集成高分辨率夜视红外和双摄像头功能,适应范围广。标配的TCP/IP通讯,支持跨网段跨网关连接,支持高级门禁功能,保证工作环境安全,适用于银行、部队、机场等高安全场所


  一、安装门禁设备


安装模板 将设备底部螺丝取下 将铁板从设备上取下
1.将安装模板贴于将
要安装设备的墙⾯
上,按照模板上的标
⽰钻孔(包括螺丝孔
和引线孔)
2.⽤螺丝⼑将设备底 部螺丝取下 3.将铁板从设备上取 下
将铁板固 定在墙上

  将设备固定在铁板上


4.将铁板的螺丝孔位 对准墙⾯上钻好的孔 位,⽤螺丝将铁板固 定在墙上 5.将设备固定在铁板 上


  二、门禁系统示意图

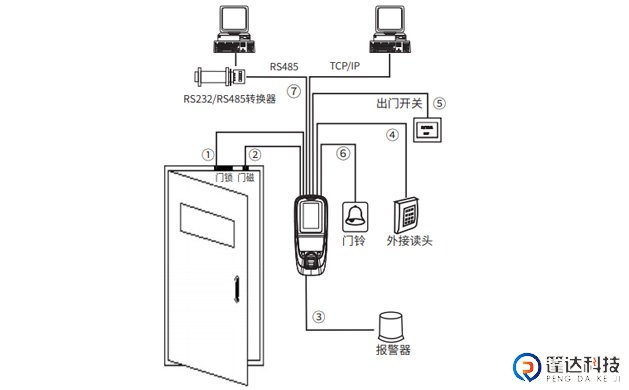

  门禁系统⽰意图

  门禁系统功能简介

  ①当人员在禁设备上验证身份通过后,设备会输出锁控信号,将锁开启。

  ②门磁将会自动检测开关状态,当门被意外打开或门未关好时,将触发报警信号(开关量信号)。

  ③当门禁设备被非法拆卸,设备将会输出报警信号。

  ④可外接读头。

  ⑤可外接出门开关,方便在室内将?打开。

  ⑥可外接门铃。

  ⑦可通过RS485、TCP/IP与PC机联网,通过门禁管理软件轻松管理多台终端设备。


  三、连接门锁

  1.设备与锁共用电源

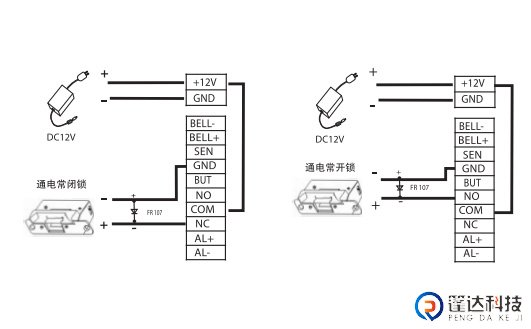

  设备与锁共用电源连接

  设备与锁共用电源情况:

  ULOCK=12V且I-ILOCK>1A……①且锁与设备之间的距离较近时。

  2.设备与锁不共用电源

  设备与锁不共用电源连接

  设备与锁不共用电源情况:

  1)ULOCK=12V且I-ILOCK≤1A;2)ULOCK≠12V;3)锁与设备之间的距离较远

  时。

  备注:

  (1)本设备可?持常开型和常闭型锁,只要分别连接在不同的端子上即可。对通电时打开,断电时关闭的锁,应该使用NO端子,对通电时关闭、断电时打开的锁,应该使用NC端子。

  (2)为了防止电锁在开关瞬间产生的自感电动势对门禁系统产?影响,在门禁系统现场应?接线时,需要在电锁上并联?个型号FR107的?极管(请使用随机配备的FR107二极管,请勿将其正负极接反)把电锁开关瞬间产生的自感电动势释放。

  ①:I定义为设备电源输出的电流,ULOCK定义为锁的工作电压,ILOCK定

  义为锁的工作电流。


  四、连接其他装置

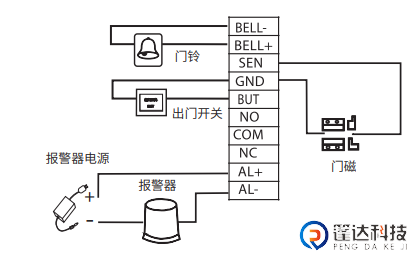

  连接其他装置

  本设备只能连接输出?于或等于DC12V的报警器。


  五、连接电源

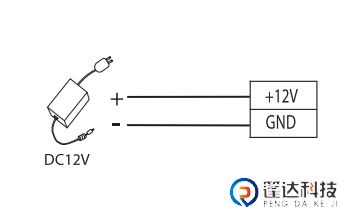

  本设备的工作电源为DC12V,工作电流为500mA,待机电流为50mA,将电源的正负极直接连接在+12V和GND之间即可(请勿将正负极接反)。

  门禁连接电源


  六、Wiegand输出

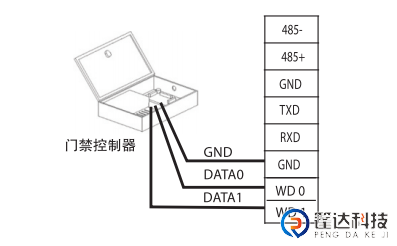

  本设备具有标准的Wiegand26输出,可以连接到市场上大多数厂商的门禁控制器,此时本设备只作为读头使用。

  Wiegand输出


  七、Wiegand输入

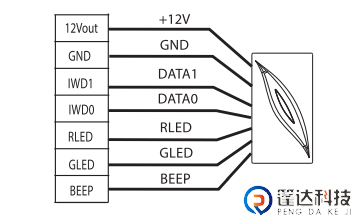

  本设备具有Wiegand信号输入功能,能外接读头,读头与本设备可分别安装在室内外,共同控制锁,控制进出。

  Wiegand输入

  1.设备到门禁控制器或读卡器的距离建议不超过90米(如需传输更远距离或使用环境中有干扰时,请使用Wiegand信号延?器)。

  2.不论设备是否与门禁控制器或读卡器共?电源,都必须确保设备与门禁控制器或读卡器共地,以保证Wiegand信号稳定。


  八、其他功能

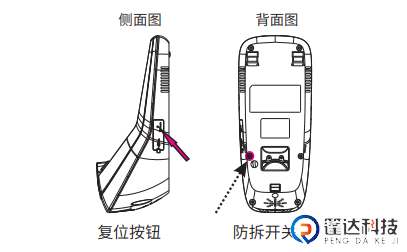

  1.复位功能

  由于误操作或其他意外故障导致设备方法正常工作时,可使用此复位按钮将设备重新启动。

  操作:使用直径?于2mm的顶部尖锐的工具顶入此孔一下

  2.防拆开关

  当机器被拆除时,将发出报警信号触发报警器报警。

  复位按


  九、通讯设置

  后台PC软件可通过3种通讯方式(RS232、RS485、TCP/IP)与设备通讯,进行数据交换,通过RS485、TCP/IP还可以进?远程管理。

  1.RS232通讯方式

  端子定义:

  端子名称PC机串口名称

  GND----------Pin5-Gnd

  RXD ----------Pin3-Txd

  TXD---------- Pin2-Rxd

  2.RS485通讯方式

  使用RS485组?时,请使用专用的485线和有源的485转换器,采用总线型布线。

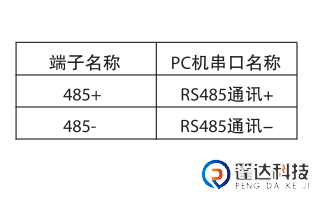

  端子定义:

  端⼦定义

  3.TCP/IP通讯方式

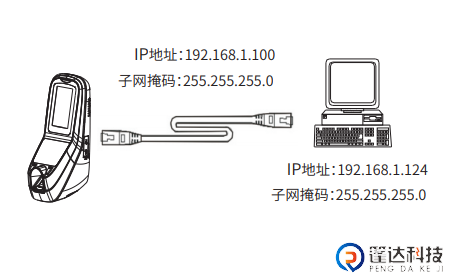

  (1)设备与电脑通过交叉网线直接连接

  TCP IP通讯⽅式

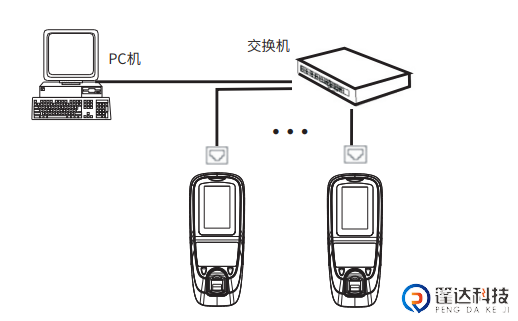

  (2)设备与交换机/集线器通过直连网线连接

  设备与交换机集线器通过直连接线连接


  十、注意事项

  1)请先连接好其他连线后再连接电源线,如果发现机器不能正常运?,请先断掉电源总开关后再进门必要检查;

  请注意:一切带电的接线都有可能会意外损坏机器,我们将不对此类操作导致的损害进?正常的保修。

  2)推荐使?3A/12VDC的电源给设备供电。详细可咨询相关技术人员。

  3)请首先阅读接线端?说明并严格按照规则进?接线,因异常操作可能导致的设备损坏,均不属于保修范围。

  4)所有接线端子的裸露部分不要超过5mm,以防裸线过?的意外接触,导致机器的损坏。

  5)在静电比较严重的地方或者冬季,请先接地线,再连接其它线,以防止过大的瞬间静电损坏机器。

  6)若电源与机器之间间距?较?,请勿使??线或者其他类型的线代替,选择电源线时,应要考虑传输距离过?可能造成的电压衰减。

  7)使用485组网时,请使用专业的485线和有源的RS232/485转换器,采用总线型布线。
