中控F7指纹门禁安装教程

文章出处:篷达科技 人气:发表时间:2020-04-02 21:48

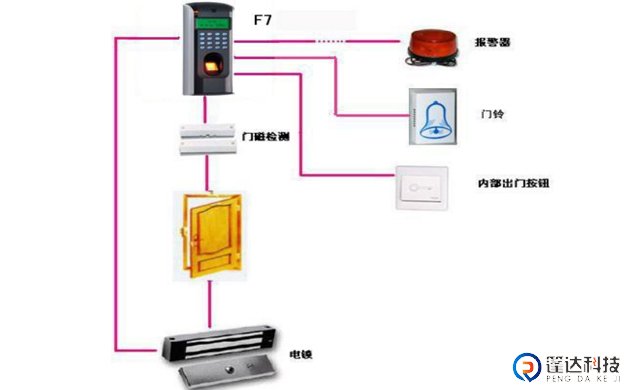

  F7门禁系统安装示意图


  F7门禁系统安装示意图


  接下来我们来介绍了1F71的安装注意事项及连线方法。

  安装准备

  安装注意事项

  我们的产品是大量生产并符合中国、1美国、1欧盟严格的生产及检测标准,但是希望您在安装前仔细阅读本指纹门禁机安装注意事项。1本公司提醒您正确使用,将大大提高您的使用效果和速度。1如果您没有在安装前仔细的阅读该事项,1,1可能会由于安装不当导致非常严重的意外损坏,1,尽管我们尽力为您提供良好的服务,而您也将为此付出不必要的代价。

  1.在安装门禁前请确认安装过程中您的1电源系统是关闭的,因为带电操作是非常危险的,可能会由于电源线的接触导致机器甚至核心部件的损坏。

  2.所有接线端子的裸露部分1不要超过?5mm,以防过长的裸线意外的接触,导致机器的损坏,同时要求您1使用不同的颜色连接线。

  3.在静电非常严重的地方或者冬季,1请先连接地线,再进行其他接线的安装,以防止过大的瞬间静电损坏机器。

  4.1请先连接好其他连线后再连接电源线,如果发现机器不能正常运行,请先断掉电源总开关后再进行必要检查,谨记住:一切带电的接线将会意外损坏机器,我们将不对该类操作导致的损害进行正常的保修。

  5.设备安装的高度应当在1.4-1.51米较为合适。

  6.另外在安装后使用前请1撕掉指纹采集器上的保护膜,以达到最好的识别效果。

  7.在安装后1测试出门开关时请在门外有人时测试,因为有时意外的问题可能导致您无法正常出门调试。

  8.我们的设备1提供了自检功能,请在安装完毕后,进行自检确认机器安装完成。

  9.为了保障机器长期稳定运行,我们在出厂前设置了1自动休眠及唤醒功能,请仔细检查该功能在投用前的正常设置。

  10.本设备推荐使用12V?的直流1电源。建议使用?3A/12VDC?的电锁,如锁的电源参数超过此范围,请咨询相关技术人员。电源的电流应该大于电锁电流1A1以上。如电源没有达到以上要求,可能导致无法正常驱动电锁甚至损坏机器。

  1.对指纹门禁机进行接线时,请阅读并严格遵照《安装指南》中说明进行接线。因异常接线导致核心板烧坏,指纹头烧坏所引起的机器不启动,均不属于保修范围;

  12.若电源与机器之间间距比较长,请勿使用网线或其他种类的线代替电源线。选择电源线时,应要考虑到传输距离过长造成电压衰减。

  13.使用?4851组网时,请使用专业?485?线和有源的?RS232/485?转换器,采用总线结构方式布线。在?RS485?通信距离超过100?米的情况下,在?RS485?总线的起点终端设备上和末尾终端设备上加上终端匹配电阻,阻值约为120Ω。其他未尽事项,请参见本机安装指南,用户手册,软件使用说明及附录等。


  操作面板概览

  01F7操作界面

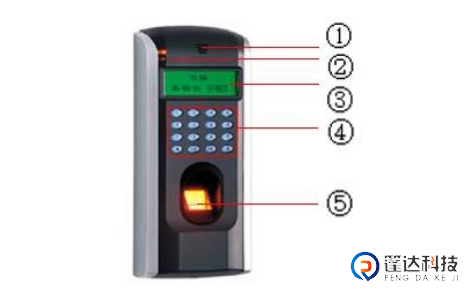

  ①1蜂鸣器:发出对门禁机操作的提示音。

  ②LED?指示灯:1正常工作时为绿灯每隔1秒闪烁一次,1验证通过时为绿灯长亮3秒,验证不通过时为红灯长亮?3?秒。

  ③1显示屏:可显示时间信息,文字信息等,方便用户获取门禁机操作的相关信息。

  ④1小键盘:用于输入数字或者进行菜单操作。

  Reset重启键

  ⑤1指纹采集头:录入或比对指纹时用。

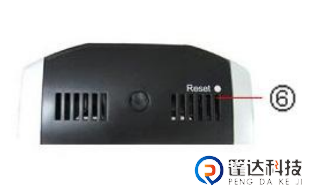

  ⑥Reset按键:用于将机器重启。

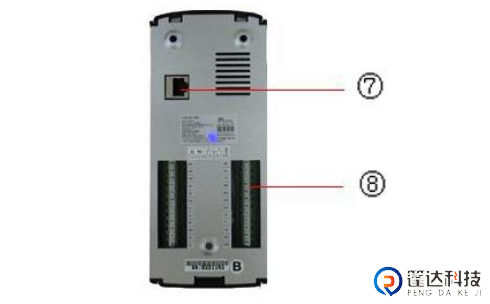

  ⑦RJ45接口:用于和电脑进行网络连接。

  ⑧1接插座:用于连接电源,其他外围设备,门禁控制器及组网通讯等。

  F水晶头插口


  包装组件

产品 图片 数量 用途
指纹门禁机 指纹门禁机 1台 验证身份
后盖板 后盖板 1 个  用于固定指纹机
安装模板 安装模板 1 张 固定安装位置,做好安装前 打孔、布线的准备
安装螺栓 安装螺栓、 2 颗 固定后盖板与读头
固定螺丝 固定螺丝 4 颗 将后盖板固定在墙上
内六角 螺丝刀 内六角 螺丝刀 1 把 用于旋开读头和后盖板的内 六角螺丝
说明书等   1本
