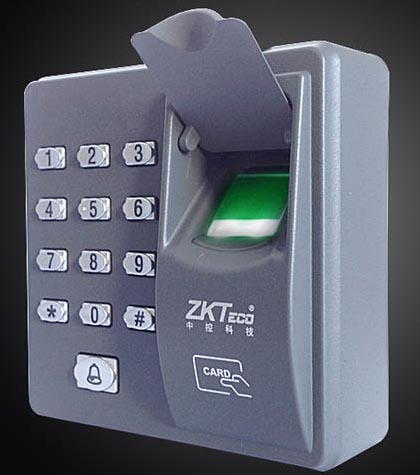

中控X6门禁一体机使用说明书

文章出处:中控科技 人气:发表时间:2016-09-09


中控X6门禁一体机使用说明书



中控X6门禁一体机使用说明书




门禁系统示意图
门禁系统示意图 门禁系统功能简介
①用户在设备上验证通过后,设备会输出锁控信号,将锁开启。
②门磁将会自动检测开关状态,当门被意外
打开或门未关好时,将触发报警信号(开关
量信号)。
③可外接出门开关,方便在室内将门打开。
④可外接门铃。
⑤当设备被非法拆卸,设备将输出报警信号。

连接门锁


连接门锁
 警告:请勿带电接线!
备注:
1 .
本设备可支持常开型和常闭型锁,只要分别连接在不同的端子上即
可。对通电时打开,断电时关闭的锁,应该使用NO端子,对通电
时关闭、断电时打开的锁,应该使用NC端子。
2 .
为了防止电锁在开关瞬间产生自感电动势对门禁系统的影响,在门
禁系统现场应用接线时,需要在电锁上并联一个型号FR107的二
极管(有随机配备FR107二极管,请勿将其正负极接反)把电锁
开关瞬间产生的自感电动势释放
1)  设备与锁共用电源
设备与锁可共用电源情况:
ULOCK=12V,I-ILOCK>1A…①
且锁与设备之间的距离较近时。
2)  设备与锁不共用电源
设备与锁不共用电源情况:
(1) ULOCK =12V 且  I-ILOCK≤1A;
(2) ULOCK≠12V;
(3) 锁与设备之间的距离较远时。
通电常闭锁 通电常闭锁另接电源
①:定义为设备电源输出的电流,ULOCK定义为锁的工作电压,ILOCK定义为锁
的工作电流。
3) 一台门禁机控制两把锁 4) 两台门禁机控制一把锁
一台门禁机控制两把锁 两台门禁机控制一把锁



连接其他装置
连接其他装置
备注: 本机只能接报警输出小于或等于DC12V的报警器。

连接电源
连接电源
本设备的工作电源为 DC12V,工作电流为 500mA,待机电流为 50mA,
将电源的正负极连接在+12V 和 GND 之间即可工作(请勿将正负极接反)。


门禁一体机操作说明

使用设定:

使用设定

备注:输入密码/工号后,务必按【#】确认; 【*】退出至初始状态。

一、用户管理

1.1 管理员操作
为保证设备内数据的安全,必须通过管理员验证后才能进入设备操作。

♦ 登记管理员指纹
登记管理员指纹

备注:管理员初始密码为 1234。登记管理员指纹(只可以登记 1 枚)成功后,初始密码失效。

♦ 修改管理员指纹
修改管理员指纹

♦ 管理员指纹丢失
备注:请联系售后服务,售后服务电话:020-29181258。

1.2 新增/编辑用户
每个用户最多可以登记 10 枚指纹和 1 张卡。
新增编辑用户

备注:
① 新增用户必须输入工号,若输入工号已存在,则设备默认为编辑此用户。
② 用户登记一枚指纹后,设备亮绿灯长鸣一声,可以继续登记该用户的其他指纹,最多可以登记 10 枚指纹。
③ 当登记指纹/卡时,如果出现错误或重复,则设备亮红灯短鸣四声,接着设备亮绿灯,不退出直接进行重新登记,操作次数不限。

1.3 登记 8组开门密码
设备最多支持 8 组开门密码,每组密码对应一个组号(范围:1~8),8组开门密码全部为空。
登记 8组开门密码

备注:
① 当某组密码改为 0000 时,即可关闭该组密码功能。
② 修改一组密码成功后,输入下一组需更改组号直接进入下一组密码修改。

1.4 用户验证
指纹/卡验证/密码验证 接通电源后,设备处于验证状态(绿灯闪烁) ,用户可进行验证操作。
用户验证

备注:在密码验证时,只要和 8 组开门密码其中一组相同即可开门。设备初始的 8 组开门密码为空。

1.5 删除用户

 删除单个用户
删除单个用户
备注:一个用户删除成功后,在按【*】退出删除操作之前,可以继续输入下一个用户的工号/指纹/刷卡,进行删除用户操作。

删除全部用户
删除全部用户


二、门禁管理(建议使用默认设置,可以根据实际需要设置)

2.1 设置开锁时长 (默认 6 秒)
设置开锁时长
备注:当输入开锁时长大于 10 时,亮红灯短鸣四声。

2.2 设置验证模式(默认 FP/PW/RF)
设置验证模式
备注:验证模式详细说明如下:


              验证类型      值  描述
             PW      1 仅密码验证
             RF      2 仅卡验证
             FP     3 仅指纹验证
             FP/PW/RF      4 指纹或者密码或者卡验证
             RF&PW     5 卡加密码验证(先刷卡后输入密码)
             FP&PW      6 指纹加密码验证(先按指纹后输入密码)


2.3 设置门磁模式(默认无门磁)

门磁模式包括:常开、常闭、无门磁;“常开”指门磁处于打开状态,如果门处于关闭状态,则发生报警; “常闭”指门磁处于合上状态,如果门处于开状态,则发生报警; “无门磁”指设备不检测门磁状态。
设置门磁模式
2.4 设置报警

♦备注:触发报警后,当门磁状态正常时,用户验证通过即可终止报警;当门磁处于非正常状态时,必须管理员验证通过才可以终止报警。

♦ 报警总开关设置(默认开启) 此开关为设备报警功能总开关。开启时,错按报警、拆机报警、门磁报警才能正常报警。关闭后,将不触发报警。
报警总开关设置
♦ 管理员验证报警设置(默认开启)
开启此功能后,管理员连续验证失败 3 次能触发报警,20 秒内不能进行管理员验证操作。

管理员验证报警设置

♦ 拆机报警设置 (默认开启)
开启此功能后,拆机能触发报警。
拆机报警设置

♦ 门磁延时报警设置 (默认 10秒)
门磁延时是门被打开后延迟检查门磁的时间。 门被打开后,达到门磁延时设定的时间时,开始检测门磁,如果门磁的状态与门磁模式设置的模式不一致,则发生报警。
门磁延时报警设置

备注:
① 当输入门磁延时>254 时,亮红灯短鸣四声。
② 触发报警后,首先是设备的蜂鸣器报警,30 秒后,切换为报警器报警。


恢复出厂设置默认值
类型 默认值
开锁时长 6秒
验证类型 指纹或者密码或者卡验证
门磁模式 无门磁
报警总开关 开启
管理员验证报 开启
拆机报警 开启
门磁延时 10秒


技术参数
指纹采集器 红外指纹头
按键种类 机械按键
用户容量 500人
指纹容量  500枚
卡容量 500张
门禁功能 开锁、报警、锁驱动时长
报警功能
防拆报警、非法开门报警、门未锁好报警
门铃  可外接有线门铃

上一篇:没有了 下一篇:中控F7 Plus指纹机使用说明书
