门禁系统接线原理,从中举一反三

文章出处:头条 人气:发表时间:2020-02-22

门禁系统接线原理,从中举一反三



       多朋友刚买回来的门禁设备,第一次安装门禁都不知道从何下手,尤其是门禁控制器。当然最好的方法就是参照买时所配的说明书。只要电工基础好的朋友都可以完成,但安装门禁系统需要很强的动手能力,除了电工基础要过关外还要会切割、开孔开槽、布线接线、设备的使用、甚至还需要会安装门禁管理系统。

       下面以门禁接线示意图来向大家逐步说明,只要掌握门禁弱电智能化系统中常见的接线原理,理解了这个,再去接线要容易的多。

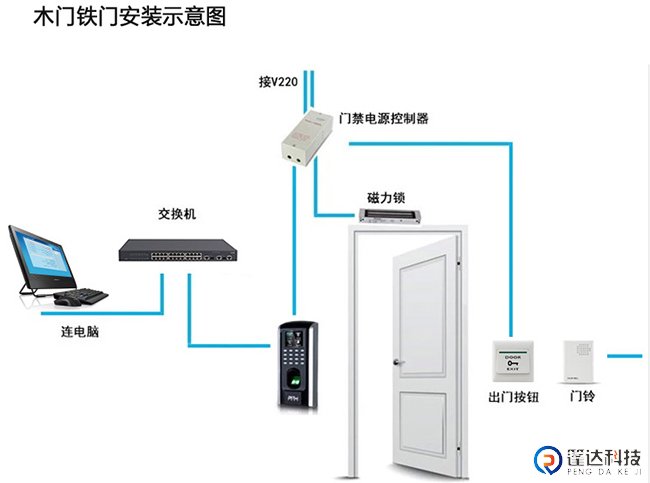

       上图为木门安装指考勤一体门禁系统示意图,不管是木门还是铁门或者是玻璃门接法原理都相同。



一、说回到门禁系统,比如门禁控制器都有哪些接线:

       1、电源线(交/直流都有,蓄电池输入)

       2、通讯线(RJ45,485或者韦根)

       3、信号线(门磁输入,报警输入、开门按钮输入,消防联动信号输入)

       4、控制线(报警输出、电锁继电器输出)



二、还有重要的一点:门禁控制器接线端子虽多,但不是每个端子都全部接满,按需接线:

       比如四门门禁控制器只带三组门禁,那么接三组空一组就可以了;
       再比如有的门禁系统没有门磁设备,没有报警设备,那么这些信号也不需要接;
       再比如门禁控制器同时支持网络/RS485/韦根协议,那么看要求,系统采用哪种协议就接哪组端子,其他空着即可。



三、所以说碰到门禁系统也不要急着懵逼或者拍照发给我,正确的思路是:

       1、找说明书对照。

       2、理清思路,迅速按上面所说分清有几组/类型的线要接。

       3、电源和通信端子最好找,先搞定这两个。当然你如果怕接错线烧了设备,电源线也可以最后接。

       4、开关按钮的线也简单,接下来就搞定它。

       5、电锁的线也不难。

       6、电池的线极其简单,可以放在最后。

       7、读卡器的线最多,重点搞定。

       按照这个思路一来,好像门禁系统的接线也挺简单,就那么回事。



四、我从海康官网随便下载了一个门禁控制器的使用说明,你自己对照研究一下,看看是不是那么回事:

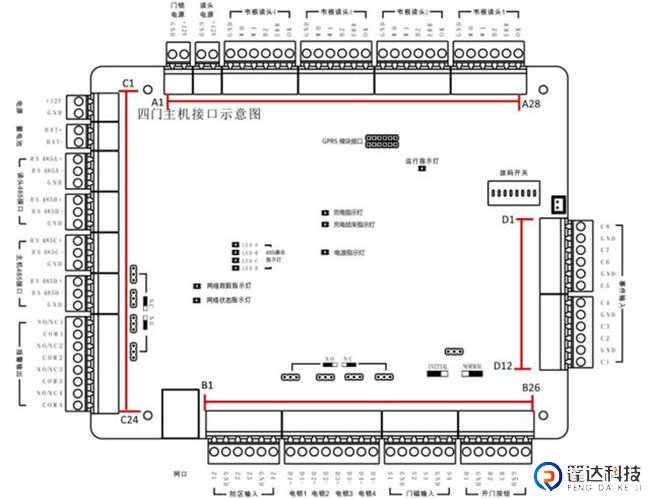

       1、四门禁控制主机连接端子及端子说明:

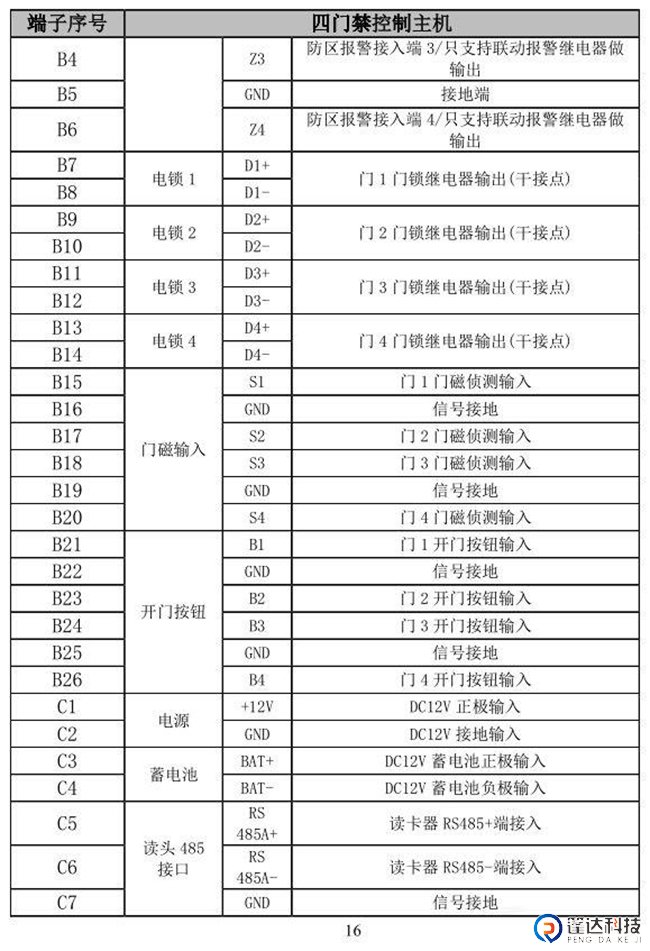

       2、四门门禁控制器接线端子说明:






       3、各部件接线原理图:

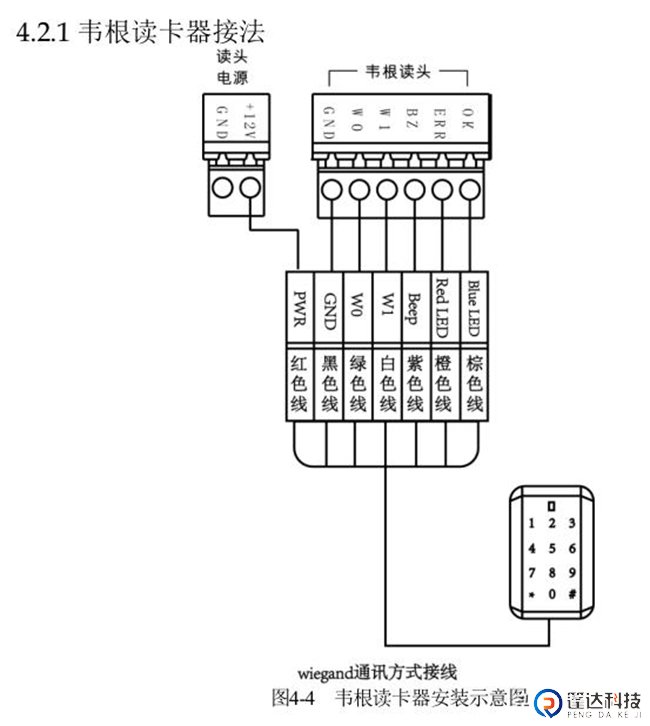

       (1)、韦根读卡器接法

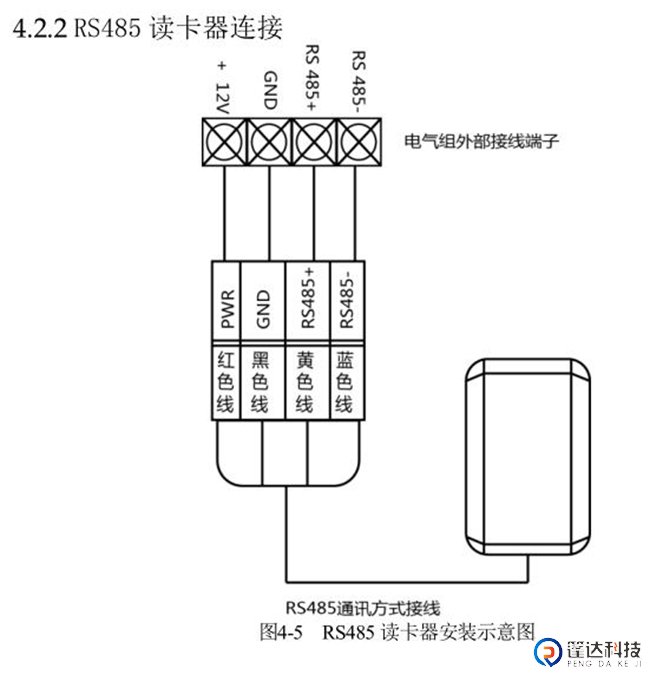

       (2)、RS485读卡器接法

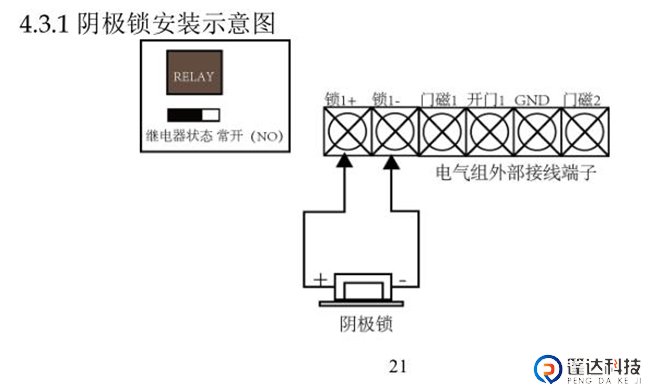

       (2)、阴极锁安装方法

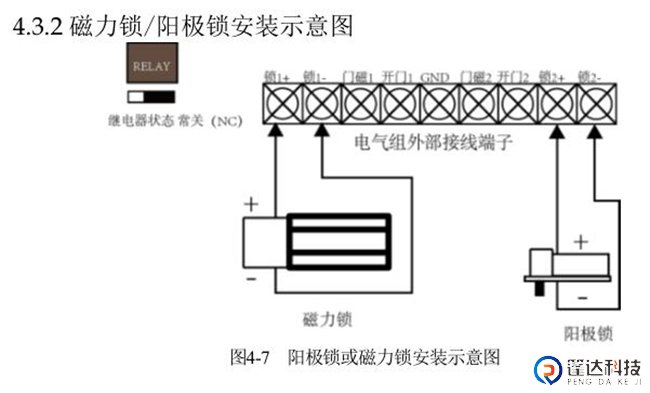

       (2)、磁力锁/阳极锁安装方法

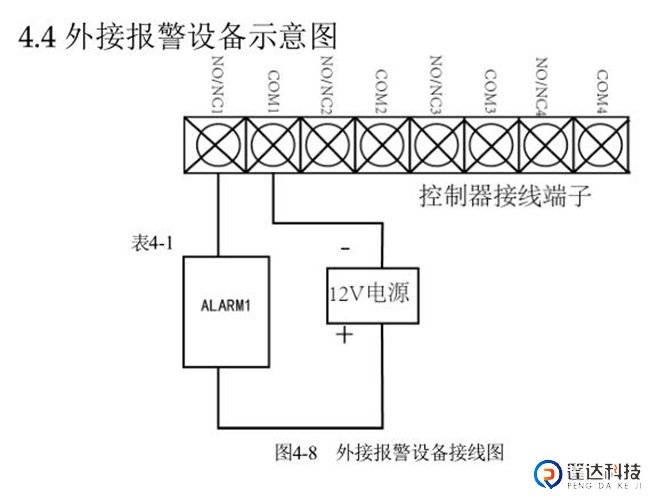

       (2)、外接报警设备接法

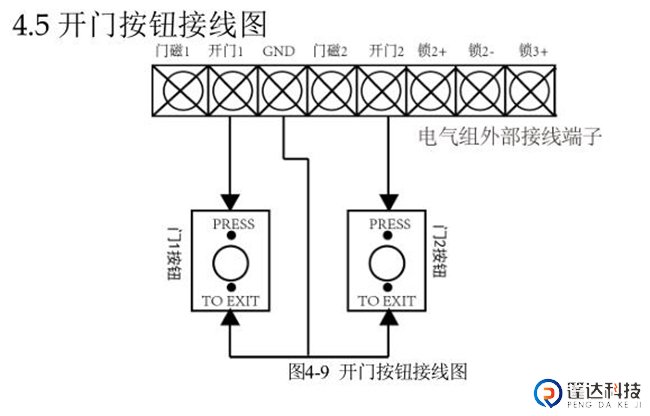

       (2)、出门按钮接法

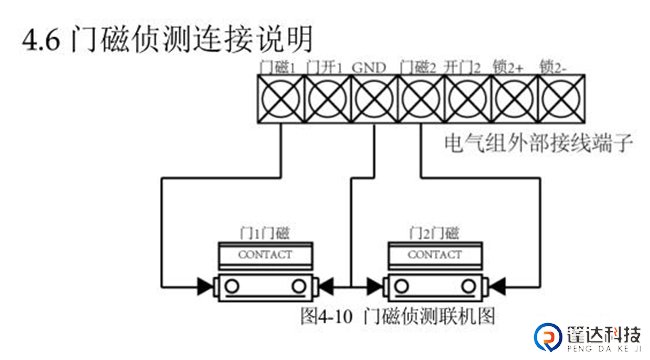

       (2)、门磁侦测连接说明

       (2)、门禁电源供应器安装方法

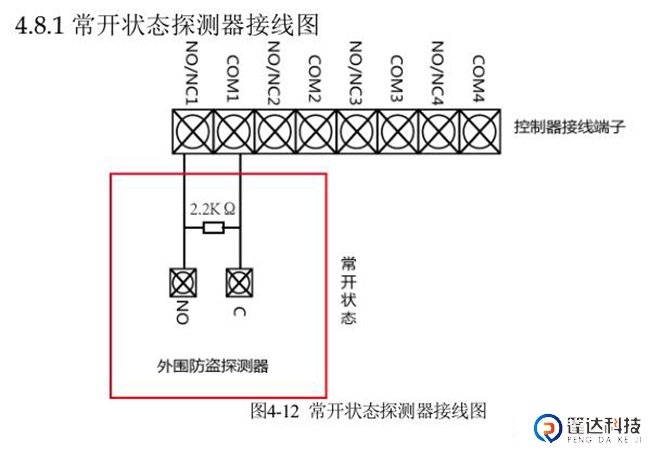

       (2)、门禁常开状态探测器接线图

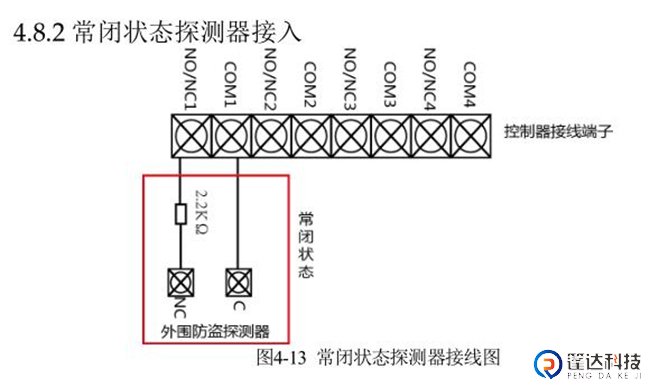

       (2)、门禁常闭状态探测器接法

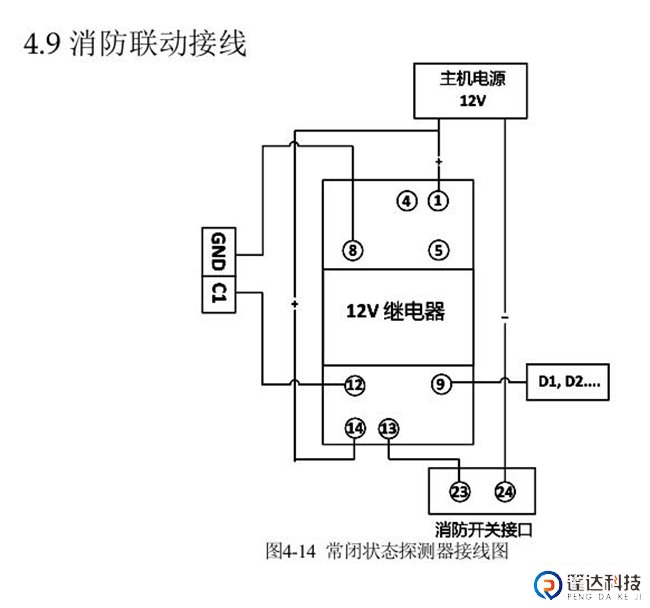

       (2)、门禁消防联动接法

       以上是门禁系统的设备接线说明,虽然目前市场上门禁设备的牌子各种鱼龙混杂,但线路接法都是万变不离其中,只要能从原理上掌握了,即灵活做到可举一反三。
