门禁接线
文章出处：篷达门禁安装维修公司 人气：发表时间：2022-12-01 20:59

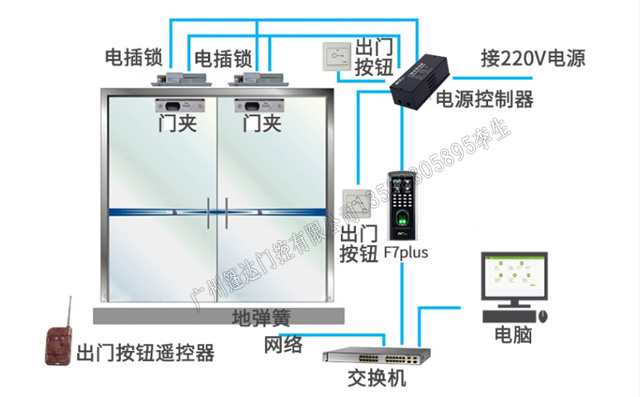

门禁系统接线
本篇主要内容是介绍门禁系统接线的步骤
以下进入详细内容：

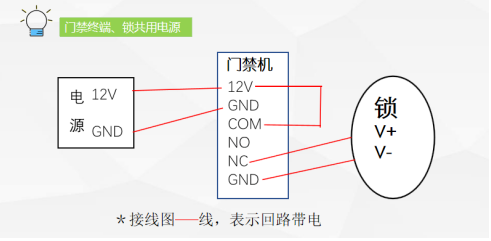

门禁终端接线控锁图：（注意：锁与门禁终端较远时不适合此接线）

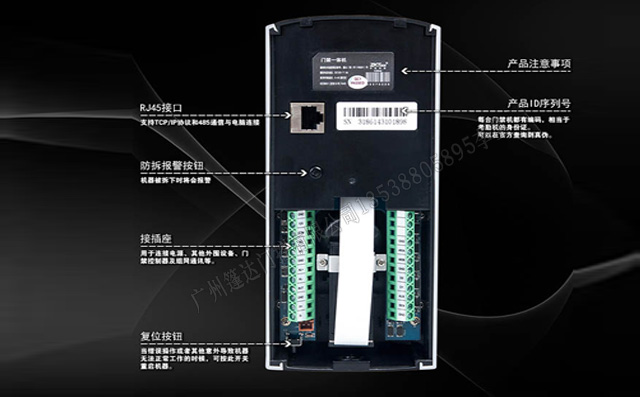

1、门禁终端:
终端背面控锁接线端口NC、COM、NO是用来接锁的，默认情况下（未验证）NC和COM是闭合的状态，而NO和COM是断开的状态，当用户在门禁终端上面验证成功时，终端背面控锁接线端口NC和COM变成断开的状态，而NO和COM变成闭合的状态。过了锁驱动时长后，终端背面控锁接线端口就会变回默认状态（未验证）。
终端背面控锁接线端口NC、COM、NO是用来接锁的，默认情况下（未验证）NC和COM是闭合的状态，而NO和COM是断开的状态，当用户在门禁终端上面验证成功时，终端背面控锁接线端口NC和COM变成断开的状态，而NO和COM变成闭合的状态。过了锁驱动时长后，终端背面控锁接线端口就会变回默认状态（未验证）。
2、通电常闭锁(电插锁):
该锁分为四根线，两根信号线和两根门磁线，两根信号线接上电源之后会通电，同时也会上锁。另外两根门磁线需要接到门禁终端背面的SEN和GND上面，接上之后即可检测门的开关状态。
该锁分为四根线，两根信号线和两根门磁线，两根信号线接上电源之后会通电，同时也会上锁。另外两根门磁线需要接到门禁终端背面的SEN和GND上面，接上之后即可检测门的开关状态。
3、接线步骤:
1).先给门禁终端供电，保证门禁终端正常启动；
2).通电常闭锁(电插锁)V+接到门禁终端背面的控锁接线端口NC；
3).通电常闭锁(电插锁)V-接到门禁终端背面的控锁接线端口GND；
4).门禁终端背面的控锁公共接线端口COM接到给门禁终端供电的12V；
5).在门禁终端进行验证是否会落锁。
以上就是关于门禁系统接线的操作，如需要更多详细步骤资料可联系我们，本司可以提供技术支持。
