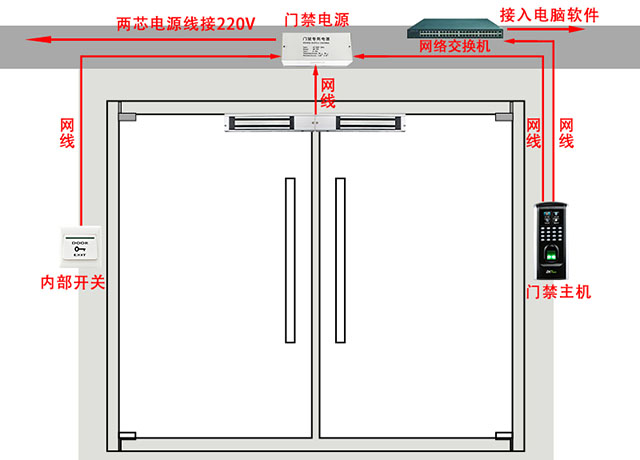

中控F7门禁系统布线示意图
接线说明:
1.指纹机接到门禁电源4芯线,2根电源线2信号线,12V和GND对接到门禁电源12V和GND,NO和COM对接到门禁电源PUSH和GND
2.电插锁和磁力锁2芯分别接到门禁电源NC,电控锁接到电源nO和GND
3.出门开关2芯线接到门禁电源PUSH和GN,或者是指纹机的B和GND
门禁维修技术
您只需一个电话我们将提供最合适的产品，让您花最少的钱，达到最好的效果
- 全国统一服务热线
- 13512718711
最新资讯
全国统一服务热线：
13512718711售前13512718711售后
客服QQ：1422773282
手机：13538805895（李生）
手机：13512718711（符工）
E-mail：gzpengdakeji@foxmail.com（李）
服务范围：天河区、越秀区、海珠区、白云区、荔湾区、黄埔区、番禺区、南沙区、花都区
中控F7plus指纹门禁布线方法
文章出处：篷达门禁安装公司 人气：发表时间：2020-09-04 22:27
接线说明:
1.指纹机接到门禁电源4芯线,2根电源线2信号线,12V和GND对接到门禁电源12V和GND,NO和COM对接到门禁电源PUSH和GND
2.电插锁和磁力锁2芯分别接到门禁电源NC,电控锁接到电源nO和GND
3.出门开关2芯线接到门禁电源PUSH和GN,或者是指纹机的B和GND
