指纹门禁机如何连接电脑与联网通讯方式

文章出处:篷达科技 人气:发表时间:2020-03-27

指纹门禁机如何连接电脑与联网通讯方式

1、指纹门禁联网方式有以下几种

通讯连接示意图

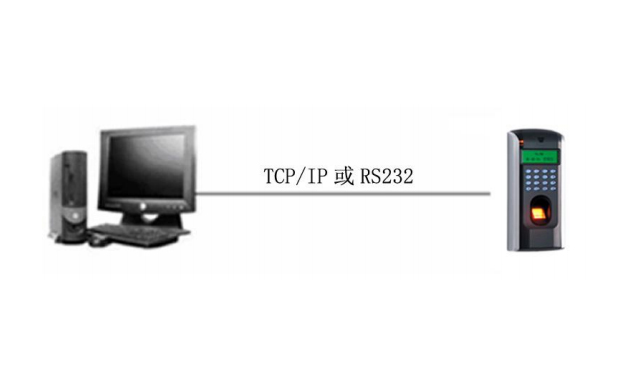

1) 指纹门禁机与电脑通过 TCP/IP 或 RS232 直连:
指纹门禁机与电脑通过 TCP IP 或 RS232 直连

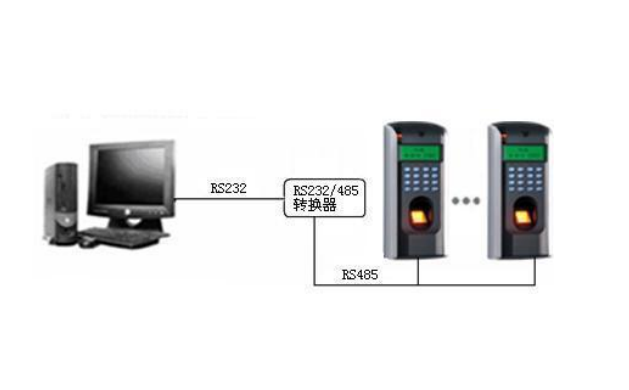

2) 指纹门禁机与电脑通过 RS485 组网:
指纹门禁机与电脑通过 RS485 组网
3) 指纹门禁机与电脑通过 TCP/IP 组网:
指纹门禁机与电脑通过 TCP IP 组网


2、指纹门禁联网连接以太网接线

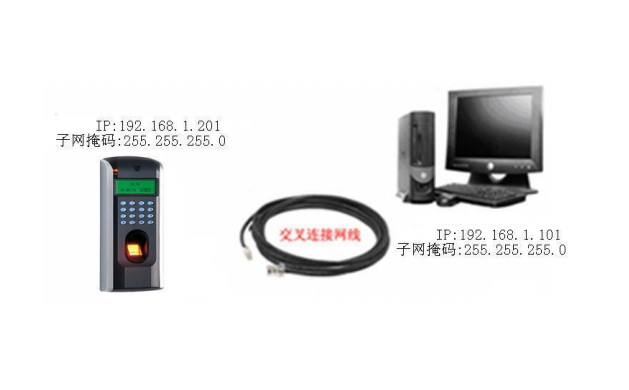

1)指纹门禁机与电脑通过交叉连接线网线直接连接。
指纹门禁机与电脑通过交叉连接线网线直接连接设置
2)指纹门禁机与电脑通过交换机/集线器(HUB)连接局域网/广域网。
指纹门禁机与电脑通过交换机局域网 广域网
3)RJ45  接头的以太网线接法

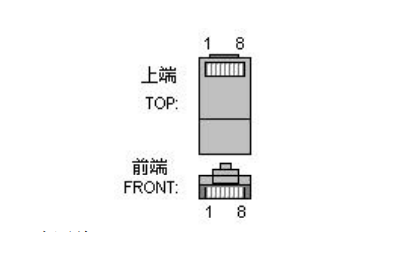

a) RJ45  接头的线序
RJ45  接头的线序
b) 交叉连接网线 Ethernet 10/100Base—T Crossover Cable 主要用于级联集线器和交换机,或者直接连接两个以太网端点(不通过集线器),支持 10Base­T 和 100Base­TX。

               接头  1          Pin         Pin         接头 2

               TX+              1  <——> 3           RX+
               TX­                 2  <——> 6           RX­
               RX+              3  <——> 1           TX+
               RX­                6  <——> 2           TX

c) 直通连接网线 Ethernet 10/100Base­T Straight Thru Cable 支持 10Base­T 和 100Base­TX,用于连接网卡和集线器(或者网络出口 network outlet),有时也称作“鞭子(whips)”

               线序             Pin              颜色              Pin              线序

               TX+             1          <—  白橙 —>        1                 TX+
               TX               2           <—  橙     —>        2                TX­
               RX+            3           <—  白绿 —>        3                 RX+
                                             <—  蓝     —>
                                             <—  白蓝 —>
               RX­              6            <—  绿     —>                         RX
                                             <—  白棕 —>
                                   8           <—  棕     —>         8


RS232 连接线

PC 与指纹机连接定义

PC 机串口 指纹机串口
RXD  RXD
TXD TXD RXD
GND  GND
RS 232 接口连线图
RS-232 接口连线图

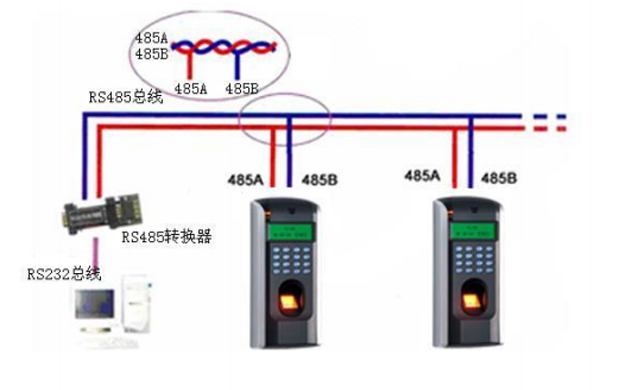

RS485 连接线

采用 RS485 进行组网时须采用总线网络结构布线。RS485 通信线由一组双绞线组成,它是通过两根通信线之间的电压差的方式来传递信号,信号在传递过程中两根信号线之间会产生差模干扰。消

除差模干扰的方法是在电路中增加一个偏值电阻(终端匹配电阻)。 一般情况下不需要增加终端电阻,只有在 RS485 通讯距离超过 100 米的情况下,在 RS485 总线的起点终端设备上和末尾终端设备加上终端匹配电阻。

端子接连定义

端子数 功能
485A RS485 通讯+
485B RS485 通讯­
RS485 连接线
