门禁系统连接方式和有几种组网模式

文章出处:弱电智能化工程 人气:发表时间:2020-02-24

门禁系统连接方式及有几种组网模式



      最近有网友问了门禁系统这块是怎么样的,那今天讲下我们最常见的一些门禁组网方式,门禁有哪些功能,它需要哪些设备才能组网,下面听我来说。

      门禁 , 又称出入管理控制系统 通道管理系统. 是一种管理人员进出的数字化智能管理系统 。原始的门禁系统概念其实早就在我们生活中。例如:我们家家户户都装了门和锁,自己家里的人配了钥匙,家里人回来时,无需喊门,直接用钥匙开门进入。外面的人来访,屋里的人听到敲门的声音,知道有人来访了,问:"谁呀?"外面的人回答:"我是***!"里面的人通过声音和以往经验判断该不该开门。这就是一个原始的门禁概念。万里长城就是中国古代最大的原始门  禁系统。随着社会电子化智能程度的深入,现在我们看到的门禁系统依据输入设备 介质 和方法的不同可以分为:密码门禁系统 , 刷卡门禁系统 ,生物识别门禁系统。


一,一体化门禁,又叫独立门禁

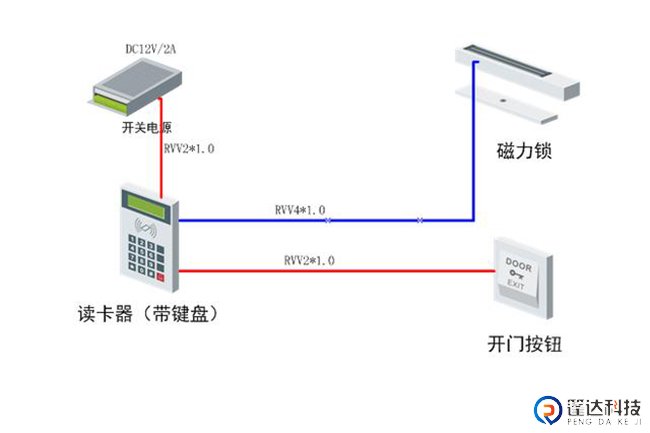

      我们从最原始的开始,这个也是现在一些写字楼里的办公室用的最多的,也是最实惠便宜的一种,就是一个门禁机,电磁锁,开门按钮,电源,组成一个结合在一起组成一个整体,安装在大门上面就实现出入管理功能,如果需要更加大的功能,就需一加入一套软件,前提是要实现数字化,也就是说需要联网,建立起一个独立的内网。下图为一体化门禁组网图

独立门禁


      优点:一体化门禁是门禁最初级产品,组网、安装简单方便,调试简单,是小型办公场所必备系统。一体化门禁具备以下功能, 密码开门,刷卡开门,按钮开门。

      缺点:不能实现网络远程管理,门禁卡只能本地授权,无法远程授权门禁卡,门禁卡总量有限,大部分只能存2000张门禁卡信息。


二、RS485门禁模式

      通过RS485通讯总线(必须用双绞线,或者网线的其中一组),将控制器通过手牵手串联的方式,一根总线接到 RS485转换器(集线器)上,再接到计算机串口上,实现一台计算机(软件)对多台控制器的管理和通讯。

通讯距离:

      最远的控制器到计算机的连线理论上的距离是1200米,建议客户控制在800米以内,能控制在300米以内效果最好。如果距离超长,可以选购 485中继器(延长器)(请向专业的转换器生产公司购买,中继器的放置位置是在总线中间还是开始,请参考相关厂家的说明书。)选购中继器理论上可以延长到 3000米。


RS485门禁模式

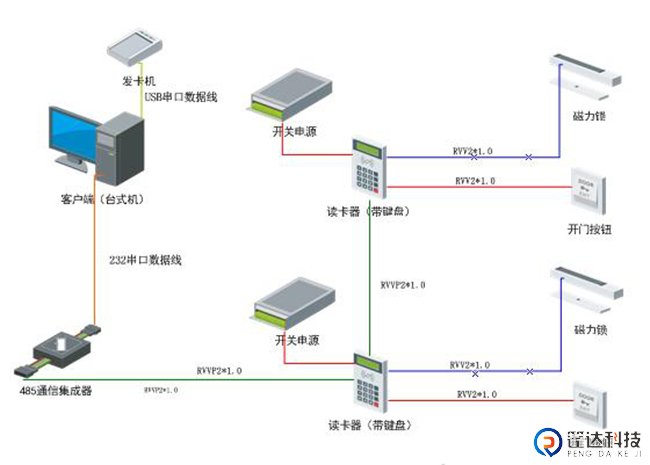

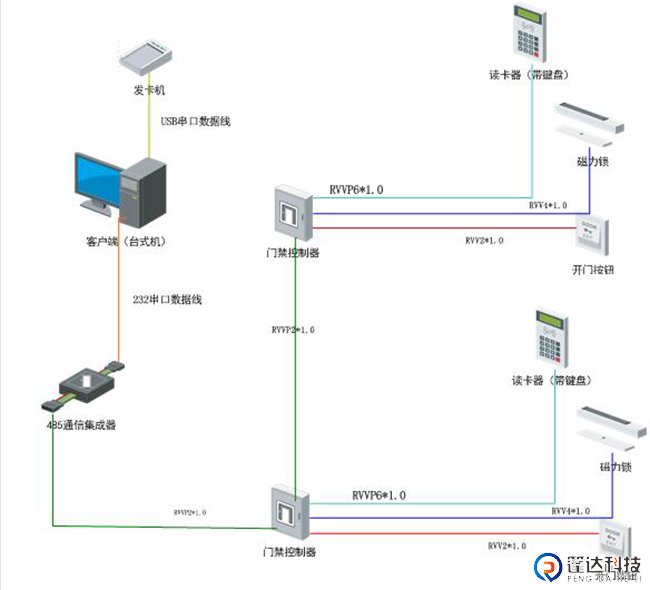

      下图为无控制器的RS485门禁系统

RS485门禁系统

这种读卡器相当于有控制器功能,前提是需要对读卡器进行拔码,也就是在刷卡时,其实门禁卡只是识别拔码的数字,每一读卡器都是自己独立的拔码数字,在施工前需要对所有读卡器进行拔码工作,并标记出对应门,便于后期对应安装。拔码方式如下图




负载数量:

      即一条485总线可以带多少台控制器,这个取决于 控制器的通讯芯片和485转换器的通讯芯片的选型,一般有 32台,64台,128台,256台几种选择,这个是理论的数字,实际应用时,根据现场环境,通讯距离等因素,负载数量达不到指标数。微耕公司控制器和转换器按256台设计,实际建议客户每条总线控制在80台以内。如果有几百上千台控制器,请采用 多串口卡 或者 485HUB来解决,具体 请参考"如果系统控制器数成百上千台,如何组网?"坚决禁止使用无源485转换器,无源485转换器成本只有十几块钱,虽然标称负载数量是32台,实际应用中5台都带不起,通讯总线也无法超过100米,没有防雷击 防浪涌设计等,具体请参考"为什么禁止使用无源485转换器?"RS485通讯方式,必须手牵手通过双绞线串联连接,禁止分叉或者星形连接,具体请参考"RS485通讯原理和施工布线注意事项"。


三、TCP/IP 通讯模式

      TCP/IP 通讯协议是当前计算机网络通用性标准协议,具备传输速度快,国际标准,兼容性好等优点。

      控制器的接入方式,和局域网的HUB和计算机网卡的接入方式一样。

通讯距离:

      在小型局域网内,可以通过HUB的级联延长通讯距离,每一级的通讯距离达100米,可以级联多级。而且在大型局域网可以通过 光纤 无线 等多种方式延长到很远甚至多少公里,甚至跨城市,也可以通过互联网数千公里的联网都可以。负载数量:

      理论上没有限制,HUB可以级联,成千上万台控制器组网都没有问题。

通讯速度:

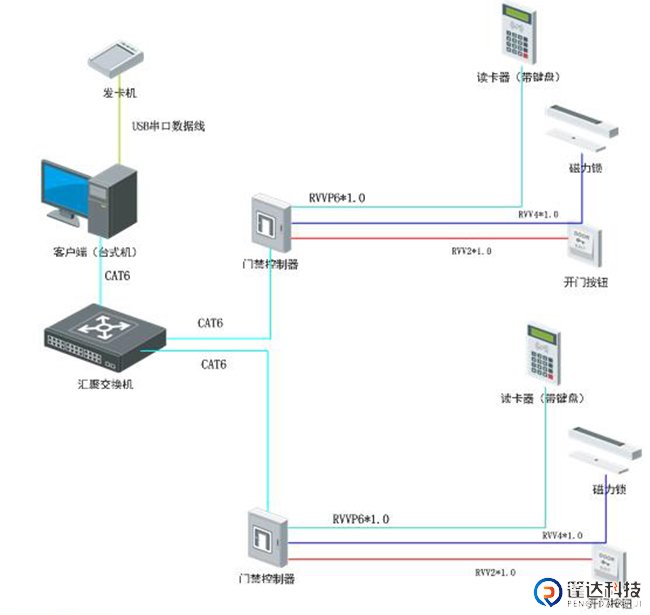

      通讯速度快,TCP/IP 产品的通讯速度是RS485 RS232控制器的十倍 甚至数十倍。每秒上传权限或者下载记录达100多条,甚至数百条。下图为网络式门禁系统组网方式

TCP/IP 通讯模式门禁系统


RS485控制器和TCP控制器的优缺点比较:

RS485控制器的优点:

      成本比较低廉,单独组网,不会受到其他设备的共用网络的干扰。

RS485控制器的缺点:

      组网数量有限,一般在1000台以内最多,设备越多网络越复杂,受到干扰越大。组网范围有限,一般只能在几百米范围内。

通讯速度比较慢,对于过万人,数百个门的系统,上传权限,下载记录等操作速度比较慢。

TCP/IP 控制器的优点:

      采用国际标准的流行通讯协议,先进性和性能都比较好,好多年都不会被淘汰。组网数量无限制,组网范围广,可以跨地区,甚至跨国界。

通讯速度快,适合过万人,过百门的门禁系统。通讯质量稳定,不容易受到外界干扰。如果用户已经有局域网等网络可以不用重新铺设网络,利用现有网络组网。

缺点:

      成本会稍高于RS485控制器。

      总结下,现在是网络时代,485总线控制式门禁已经在退出历史的舞台,网络式门禁系统是社会主流,在网络式门禁中附加功能更加齐全,让生活更加智能快捷。所以,弱电设备不断更新换代,向更加智能的设备迈进,实现万物互联。
