门禁系统安装布线_公司装修如何提前放门禁线

文章出处:篷达电子科技 人气:发表时间:2016-11-21

门禁系统安装布线,公司装修提前放门禁线,广州免费上门布线

  我们都知道现在电子门禁系统对企业的管理已日益重要,但许多企业办公室在装修过程中,经常会忽略的一件事:就是门禁系统安装预先布线,导致后期安装门禁时只能走明线,不仅不美观同时也显得室内装修不够专业。一个理想的门禁解决方案,从安全或是美观的角度来讲布暗线是有必要的,所以公司在装修的时候别忘了与装修工程商勾通好要预先放好门禁系统的线缆,那么怎么来布门禁线呢?其实很简单,本文将简单的介绍如何根据用户的实际需求来进行门禁布线,一般使用采用8芯双绞网线即可。

  门禁系统安装布线根据用户需求分为三种:普通(不作考勤)门禁系统布线、考勤门禁系统布线和多门集成管理门禁布线


一、 普通(不作考勤)门禁系统布线分为两种情况:门禁机与出门开关不在同一侧墙面、门禁机与出门开关在同一侧墙面

  1、门禁机与出门开关不在同一侧墙面布线(一共需要放3根网线 + 1根220V电源线)

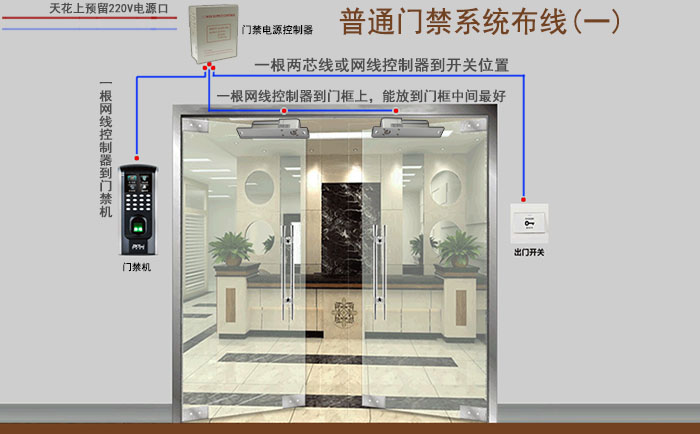

  普通门禁安装布线之门禁机与出门开关不在同一侧墙面
  (1)首先在需要安装门禁的门口的天花板上方拟定安置门禁电源位置预留一组220V的电源线,供门禁电源控制器使用;

  (2)再从门禁电源控制器位置放一条网线到门口门安装禁机位置(门禁机安装高度一般在1.4m左右);

  (3)然后再从门禁电源控制器位置放一条网线到门框上,如果门框为空心最好放到门框的夹层中间里面,不管是单开门还是双开门一根8芯网线放到位已经足够(可接磁力锁、常温/低温电插锁);

  (4)最后从门禁电源控制器位置放一条网线或者0.3两芯线到要安装出门开关的位置,高度一般与门禁机一样。

  2、门禁机与出门开关在同一侧墙面(一共需要放2根网线 + 1根0.3两芯线 + 一根220V电源线)

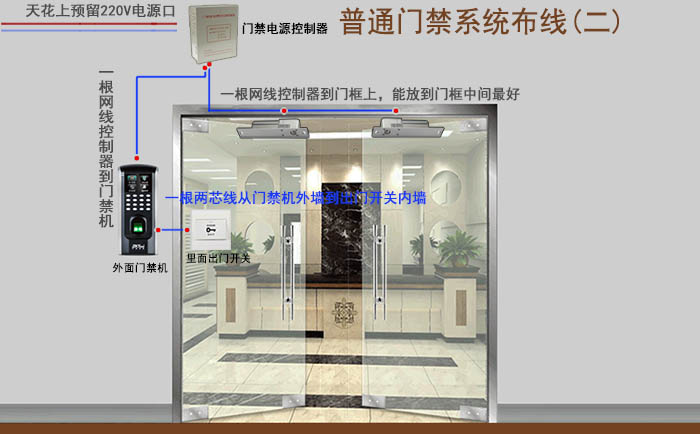

  普通门禁安装布线之门禁机与出门开关在同一侧墙
  (1)首先在需要安装门禁的门口的天花板上方拟定安置门禁电源位置预留一组220V的电源线,供门禁电源控制器使用;

  (2)再从门禁电源控制器位置放一条网线到门口门安装禁机位置(门禁机安装高度一般在1.4m左右);

  (3)然后再从门禁电源控制器位置放一条网线到门框上,如果门框为空心最好放到门框的夹层中间里面,不管是单开门还是双开门一根8芯网线放到位已经足够(可接磁力锁、常温/低温电插锁);

  (4)最后从要安装门外门禁机位置穿墙孔预留一根两芯线到门内出门开关。


二、考勤门禁系统布线(一共需要放3根网线 + 1根220V电源线 + 1一根两芯线)

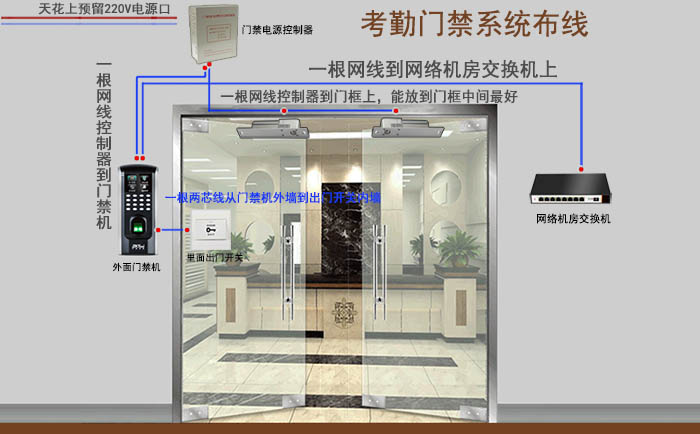

  考勤门禁系统安装布线
  1、首先在需要安装门禁的门口的天花板上方拟定安置门禁电源位置预留一组220V的电源线,供门禁电源控制器使用;

  2、再从门禁电源控制器位置放一条网线到门口门安装禁机位置(门禁机安装高度一般在1.4m左右);

  3、再从门禁电源控制器位置放一条网线到门框上,如果门框为空心最好放到门框的夹层中间里面,不管是单开门还是双开门一根8芯网线放到位已经足够(可接磁力锁、常温/低温电插锁);

  4、然后从要安装门外门禁机位置穿墙孔预留一根两芯线到门内出门开关。

  5、最后从门禁电源控制器位置放一条网线到网络机房交换机箱上,使电脑可以通过局域网TCP/IP/RS485等来访问考勤门禁机,当然如果没有放到这根线也可以选择带有支持U盘来导数据的门禁机。


三、多门集成管理门禁布线

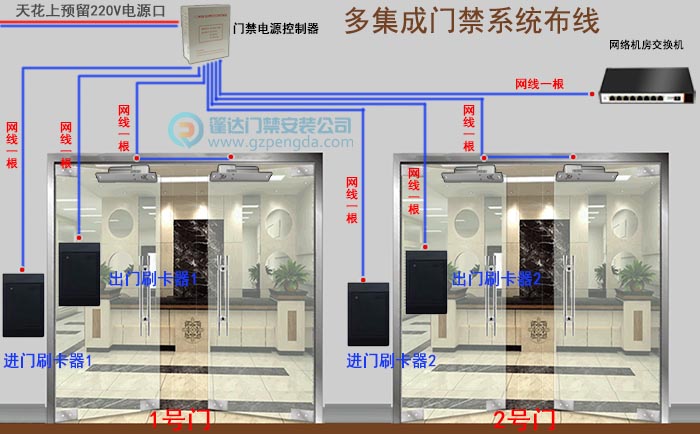

  多门集成门禁系统布线
  1、首先在需要安装门禁的门口的天花板上方拟定安置门禁电源位置预留一组220V的电源线,供门禁电源控制器使用;

  2、再从门禁电源控制器位置分别各放一条网线到1、2~N号门口需要安装进/出门刷卡器位置(刷卡器读头安装高度一般在1.4m左右);

  3、再从门禁电源控制器位置分别各放一条网线到1、2~N号门框上,如果门框为空心最好放到门框的夹层中间里面,不管是单开门还是双开门一根8芯网线放到位已经足够(可接磁力锁、常温/低温电插锁);

  4、最后从门禁电源控制器位置放一条网线到网络机房交换机箱上,使电脑可以通过局域网TCP/IP/RS485等来访问集成门禁控制器,从而方便在电脑上统一分配门禁卡使用都的通道权限及授权时段,并实现考勤功能。
