车牌识别停车场管理系统方案

       随着现代管理手段的进步和科学技术的发展，人们不断追求更高的生活质量。同时，传统的停车管理模式已不能适应现代发展的需要。社区用户对车辆管理的要求越来越高。以往手工刷卡的管理模式已不适应现代发展的需要。针对目前快节奏、高速度的工作模式，从根本上改进管理方法和制度。这种改进既要适应社区管理的需要，又要适应社会、人的感官和习惯性操作的需要。但目前任何高科技产品都不能完全取代人类的手工操作，不能完全取代人类的思维方式，也不能与人类的思维方式相一致。因此，在自动化管理系统的设计中，duoao应尽量强调自动化的手段，但不应忽视人工干预的因素。二者巧妙结合，事半功倍。多奥的计划正是基于上述思想基础，根据车辆管理的实际情况，结合多种现代高科技手段。我们的目标是为用户的车辆管理提供车牌识别解决方案。我们采用目前国内领先的车牌识别技术。本设计注重识别的准确性，不仅考虑到了用户的需求，还包含了多种高科技技术，并增加了一些管理手段，为用户提供了完善的车辆管理系统。

      在现代化停车场管理中，涉及到各方面的管理，其中车辆的管理是一个重要的方面。尤其是对特殊停车场、大院及政府机关、小区而言，要求对各种车辆实时地进行严格的管理，对其出入的时间进行严格的监视，并对各类车辆进行登记（包括内部车辆和外部车辆）和识别。对大规模的场区中，各种出入的车辆较多，如每辆车都要进行人工判断，既费时，又不利于管理和查询，保卫工作比较困难，效率低下。为了改善这种与现代化停车场、大院及政府机关、小区等不相称的管理模式，需要尽快实现车辆管理工作的自动化、智能化，并以计算机网络的形式进行管理，对所有出入口的车辆进行有效地、准确地监测和管理。要求系统提供相应的应用软件，实现营区管理的高效率、智能化。

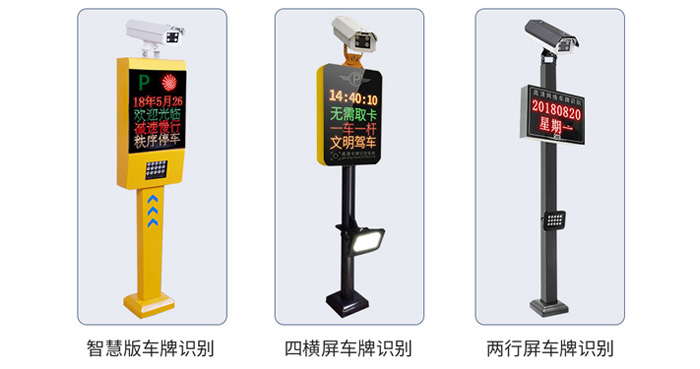

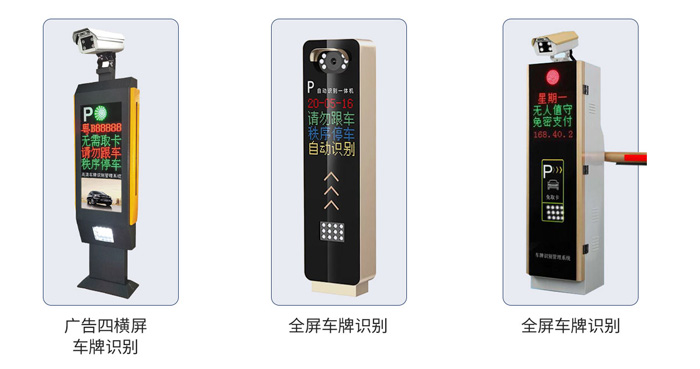

      多奥车牌自动识别系统，采用高清一体网络摄像机，相机内自带识别算法，内置多核CPU芯片，识别率高，识别速度快，性能稳定。有强光抑制，亮度补偿等功能，确保设备能更好的适应不同地域不同场所。相机采用6mm定焦镜头，调试方便，可以免去后续变焦镜头需要调焦的麻烦。系统可以兼容地感触发和视频流触发两种工作模式，应用范围广，对临时车自动车牌识别，根据进出场时间进行收费，无需取卡，车辆可无障碍出入停车场，为用户提供了一种崭新的服务模式。系统可以把黑白名单下载到相机，即使电脑脱机，相机也可以根据黑白名单对固定车辆进行车牌识别并给予放行。



      系统自动识别进入小区车辆的号码和车牌特征，验证用户的合法身份，自动比对黑名单库，并可对整个停车场情况进行监控和管理，包括出入口管理，内部管理，采集，存储数据和系统工作状态，以便管理员进行监控，维护，统计，查询和打印报表等工作。车辆出入小区，完全处于系统监控之下，使小区的出入，收费，防盗，车位管理完全智能化、自动化并具有方便快捷，安全可靠的优点．



系统基本工作原理



当车辆通过时视频采集设备获取车辆的图像视频，通过车牌定位模块提取车牌，字符分割模块对车牌上的字符进行切分，最后由字符识别模块进行字符识别并将识别结果传送到车场软件进行相应处理。

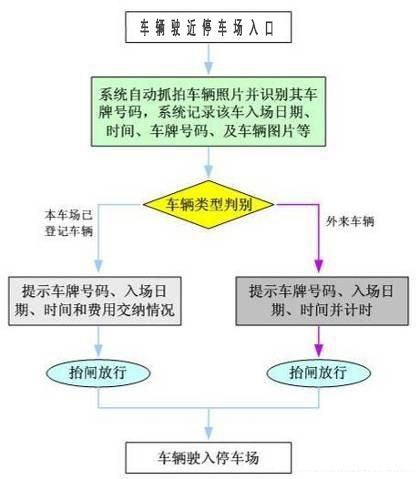

2.1、进场流程说明



月租车：当有车辆驶近入口时，到达设定的识别区域后，系统自动拍摄车牌照片，同时识别模块自动识别该车车牌号码等信息，无需刷卡，此时系统将该车牌号码、进场时间、进场通道编号等信息存入数据库，如该车牌号码已在数据库内登记，入口摄像机拍下车辆图片，系统将自动给出抬杆放行信号，语音播报"欢迎光临"并提示月租到期时间，同时入口显示屏显示车牌号码等信息。车主驾车入场后道闸自动关闭。



临时车：当有车辆驶近入口时，到达设定的识别区域后，系统自动拍摄车牌照片，同时识别模块自动识别该车车牌号码等信息，无需刷卡，此时系统将该车牌号码、进场时间、进场通道编号等信息存入数据库，如该车牌号码未在数据库内登记，入口摄像机拍下车辆图片，系统将自动给出抬杆放行信号，语音播报"欢迎光临"，同时入口显示屏显示车牌号码等信息。车主驾车入场后道闸自动关闭。

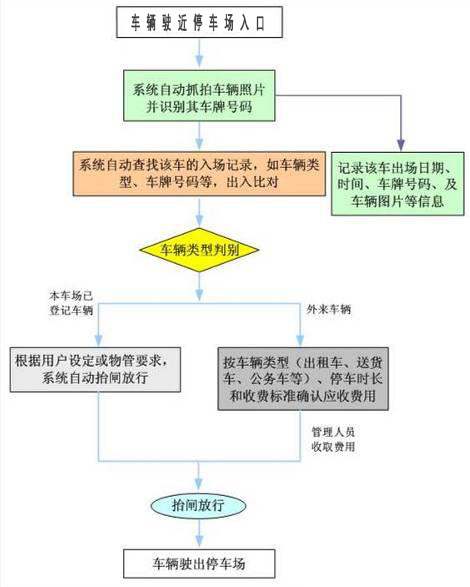

2.2、出场流程说明



月租车：车辆驶近出口时，到达设定的识别区域后，系统自动拍摄车牌照片，同时识别模块自动识别该车车牌号码等信息，此时系统将该车牌号码、出场时间、通道编号等信息存入数据库，如该车牌号码已在数据库内登记，且有进场记录，出口摄像机拍下车辆图片，系统将自动给出抬杆放行信号，语音提示月租到期时间。车主驾车出场后道闸自动关闭。



临时车：车辆驶近出口时，到达设定的识别区域后，系统自动拍摄车牌照片，同时识别模块自动识别该车车牌号码等信息，同时调取该车进场记录比对，此时系统将该车牌号码、出场时间、通道编号等信息存入数据库，同时系统自动按设定的计费标准计算该车应缴纳的费用，并将结果在显示屏显示，同时播报语音提示车主应交纳的费用，车主缴费后，由岗亭工作人员在管理软件上点"收费放行"，系统控制道闸抬闸放行，出口摄像机拍下车辆照片。车主驾车出场后道闸自动关闭。



产品性能



◆ 极致优化的嵌入式车牌识别算法：综合识别率高于99%



◆ 视频流识别优化处理：最大程度的保证识别准确率



◆ 优异的成像自动控制：自动跟踪光线变化、有效抑制顺光和逆光；夜间抑制汽车大灯；补光灯基于图像分析算法进行控制，避免了传统基于光敏电阻补光的不稳定性。



◆ 可脱机运行：前置数据存储功能



◆ 无牌车智能处理：多触发机制保证无牌（或严重污损等）车的正常通行管理



◆ 产品稳定：优异的硬件架构和稳定的算法



◆相机调试在同一个页面完成，简单、方便



3.1、功能详解



3.1.1、车牌识别功能



◆ 支持牌照类型：普通蓝牌、黑牌、黄牌、双层黄牌、警车车牌、新能源车牌、新式武警车牌、新式军牌、使馆车牌、港澳进出大陆车牌、民航



◆ 识别特征：号码、颜色、类型、宽度



◆ 输出结果：车辆特征图像、车牌图像、牌照号码、颜色、类型、通过时间



3.1.2、成像功能参数



◆ 高清 H.264输出，支持输出 JPEG 格式抓图



◆ 支持视频、485触发方式



◆ 支持智能自动、手动调节白平衡



◆ 手动调光，根据画面的成像效果调节灯光大小。



◆ 基于画面成像自动调节曝光时间。



◆内置车牌识别算法；



◆支持白名单比对；



◆内置LED灯实现夜间车牌识别补光；



◆算法可根据环境光自动调整相机成像亮度，保证全天候图片抓拍质量；



◆算法可根据车牌亮度自动调整相机成像亮度，保证顺、逆光环境的车牌识别率；



◆支持视频、线圈多种触发抓拍模式；



◆采用标准出厂镜头，可支持3-8米抓拍距离设置，



◆支持实时或断网SD卡存储，网络恢复时，可自动上传抓拍数据；



◆支持一个通道主副相机，确保角度过大的场地能保证很好的识别率。



具有极高的处理能力，对车辆行进过程中所有图像都进行识别和处理，不依赖于单张图片，有效提高设备对复杂环境的适应能力，在工程现场环境比较复杂，例如：烟雾、雨雪、日光不同角度的照射、车灯以及大型广告牌等都有可能对识别系统造成干扰。我们的车牌识别算法对视频图像进行逐帧实时处理，车辆在运动过程中，角度、光照是不断变化的，总会在某些时刻车牌是清晰的，一定会采集到一些车牌清晰的视频帧用于分析和识别，因此我公司的车牌识别设备对光线、气候的抗干扰能力极强。



4、纯车牌识别系统拓扑接线图

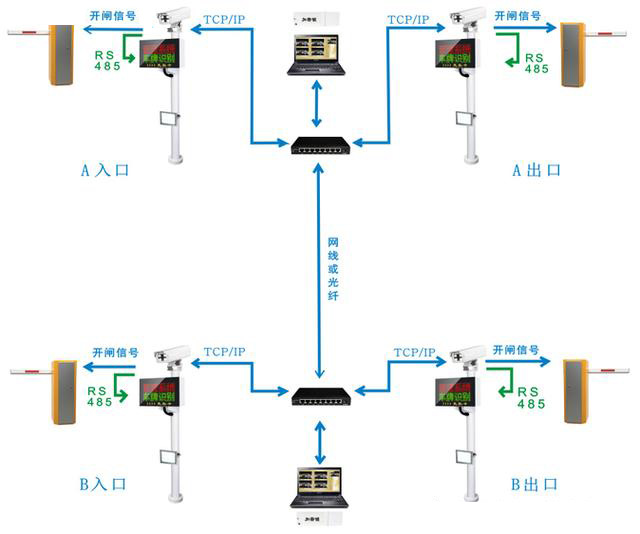

4.1、纯车牌识别常规接线拓扑图

说明：



1. 相机通过网络接入电脑，显示屏通过485通信接入相机



2. 该布线方式可以实现月卡脱机处理（包括显示与播报），但不支持临时卡脱机计费。

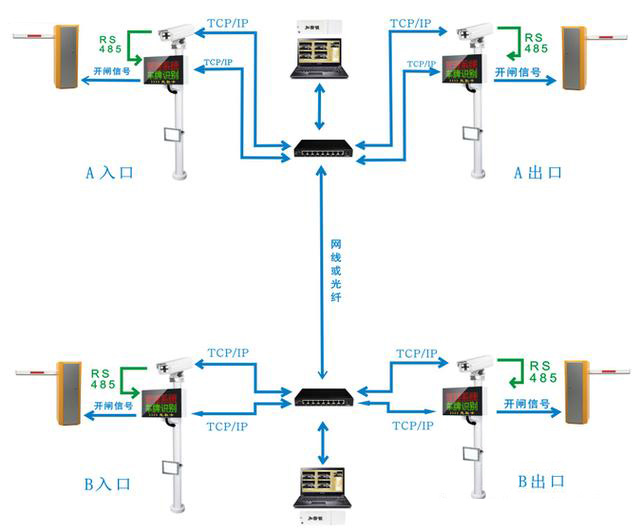

4.2、纯车牌识别临时车脱机计费接线拓扑图
